    ISWH臥式不銹鋼管道離心泵
    放大圖片
    產品名稱: ISWH臥式不銹鋼管道離心泵
    產品型號: ISWH型
    產品特點: ISWH臥式單級單吸化工離心泵,永嘉縣泉達泵閥制造有限公司結合國內外技術在ISW基礎上派聲生出適用耐腐蝕性化工泵。
    上一個產品:[ SL化工玻璃鋼管道泵 ]
    下一個產品:[ FS型玻璃鋼管道離心泵 ]
    產品描述

    ISWH臥式不銹鋼管道離心泵產品概述:

    ISWH臥式不銹鋼管道離心泵,永嘉縣泉達泵閥制造有限公司結合國內外技術在ISW管道泵基礎上派聲生出適用耐腐蝕性化工泵。該系列泵性能優、可靠性高、壽命長、結構合理、 外形美觀,具有行業領先水平。
    ISWH臥式不銹鋼管道離心泵基本結構:

    該款犀離心泵的基本部件是高速旋轉的葉輪和固定的蝸牛形泵殼。具有若干個(通常為4~12個)后彎葉片的葉輪緊固于泵軸上,并隨泵軸由電機驅動作高速旋轉。葉輪是直接對泵內液體做功的部件,為離心泵的供能裝置。泵殼中央的吸入口與吸入管路相連接,吸入管路的底部裝有單向底閥。泵殼側旁的排出口與裝有調節閥門的排出管路相連接。

    ISWH臥式不銹鋼管道離心泵工作原理:

    當離心泵啟動后,泵軸帶動葉輪一起作高速旋轉運動,迫使預先充灌在葉片間液體旋轉,在慣性離心力的作用下,液體自葉輪中心向外周作徑向運動。液體在流經葉輪的運動過程獲得了能量,靜壓能增高,流速增大。當液體離開葉輪進入泵殼后,由于殼內流道逐漸擴大而減速,部分動能轉化為靜壓能,最后沿切向流入排出管路。所以蝸形泵殼不僅是匯集由葉輪流出液體的部件,而且又是一個轉能裝置。當液體自葉輪中心甩向外周的同時,葉輪中心形成低壓區,在貯槽液面與葉輪中心總勢能差的作用下,致使液體被吸進葉輪中心。依靠葉輪的不斷運轉,液體便連續地被吸入和排出。液體在離心泵中獲得的機械能量最終表現為靜壓能的提高。
    需要強調指出的是,若在離心泵啟動前沒向泵殼內灌滿被輸送的液體,由于空氣密度低,葉輪旋轉后產生的離心力小,葉輪中心區不足以形成吸入貯槽內液體的低壓,因而雖啟動離心泵也不能輸送液體。這表明離心泵無自吸能力,此現象稱為氣縛。吸入管路安裝單向底閥是為了防止啟動前灌入泵殼內的液體從殼內流出?諝鈴奈牍艿肋M到泵殼中都會造成氣縛。

    ISWH臥式不銹鋼管道離心泵葉輪和其它部件:

    1.離心泵的葉輪
    葉輪是離心泵的關鍵部件。
    (1)按其機械結構可分為閉式、半閉式和開式三種。閉式葉輪適用于輸送清潔液體;半閉式和開式葉輪適用于輸送含有固體顆粒的懸浮液,這類泵的效率低。閉式和半閉式葉輪在運轉時,離開葉輪的一部分高壓液體可漏入葉輪與泵殼之間的空腔中,因葉輪前側液體吸入口處壓強低,故液體作用于葉輪前、后側的壓力不等,便產生了指向葉輪吸入口側的軸向推力。該力推動葉輪向吸入口側移動,引起葉輪和泵殼接觸處的摩損,嚴重時造成泵的振動,破壞泵的正常操作。在葉輪后蓋板上鉆若干個小孔,可減少葉輪兩側的壓力差,從而減輕了軸向推力的不利影響,但同時也降低了泵的效率。這些小孔稱為平衡孔。
    (2)按吸液方式不同可將葉輪分為單吸式與雙吸式兩種,單吸式葉輪結構簡單,液體只能從一側吸入。雙吸式葉輪可同時從葉輪兩側對稱地吸入液體,它不僅具有較大的吸液能力,而且基本上消除了軸向推力。
    (3)根據葉輪上葉片上的幾何形狀,可將葉片分為后彎、徑向和前彎三種,由于后彎葉片有利于液體的動能轉換為靜壓能,故而被廣泛采用。

    2.離心泵的導輪
    為了減少離開葉輪的液體直接進入泵殼時因沖擊而引起的能量損失,在葉輪與泵殼之間有時裝置一個固定不動而帶有葉片的導輪。導輪中的葉片使進入泵殼的液體逐漸轉向而且流道連續擴大,使部分動能有效地轉換為靜壓能。多級離心泵通常均安裝導輪。蝸牛形的泵殼、葉輪上的后彎葉片及導輪均能提高動能向靜壓能的轉化率,故均可視作轉能裝置。

    3.軸封裝置
    由于泵軸轉動而泵殼固定不動,在軸和泵殼的接觸處必然有一定間隙。為避免泵內高壓液體沿間隙漏出,或防止外界空氣從相反方向進入泵內,必須設置軸封裝置。離心泵的軸封裝置有填料函和機械(端面)密封。填料函是將泵軸穿過泵殼的環隙作成密封圈,于其中裝入軟填料(如浸油或涂石墨的石棉繩等)。機械密封是由一個裝在轉軸上的動環和另一固定在泵殼上的靜環所構成。兩環的端面借彈簧力互相貼緊而作相對轉動,起到了密封的作用。機械密封適用于密封較高的場合,如輸送酸、堿、易燃、易爆及有毒的液體。當離心泵啟動后,泵軸帶動葉輪一起作高速旋轉運動,迫使預先充灌在葉片間液體旋轉,在慣性離心力的作用下,液體自葉輪中心向外周作徑向運動。液體在流經葉輪的運動過程獲得了能量,靜壓能增高,流速增大。當液體離開葉輪進入離心泵殼后,由于殼內流道逐漸擴大而減速,部分動能轉化為靜壓能,最后沿切向流入排出管路。所以蝸形泵殼不僅是匯集由葉輪流出液體的部件,而且又是一個轉能裝置。當液體自葉輪中心甩向外周的同時,葉輪中心形成低壓區,在貯槽液面與葉輪中心總勢能差的作用下,致使液體被吸進葉輪中心。依靠葉輪的不斷運轉,液體便連續地被吸入和排
    出。液體在離心泵中獲得的機械能量最終表現為靜壓能的提高。葉輪的作用是將原動機的機械能直接傳給液體,以增加液體的靜壓能和動能(主要增加靜壓能)。


    ISWH臥式不銹鋼管道離心泵產品用途:

    1、ISW型臥式管道離心泵供輸送清水及物理化學性質類似于清水的其它液體之用,適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套,使用溫度t≤80℃。
    2、ISWR臥式熱水管道泵廣泛適用于:冶金、化工、紡織、造紙以及賓館飯店等鍋爐熱水增壓循環輸送及城市采暖系統,iswr型使用溫度t≤120℃。

    3、ISWH臥式不銹鋼管道離心泵,供輸送不含固體顆粒,具有腐蝕性、粘度類似于水的液體,適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門,使用溫度為-20℃~+120℃。
    4、ISWB單級防爆臥式管道離心泵供輸送汽油、煤油、柴油等油類產品或易燃、易爆液體,被輸送介質溫度為-20~ +120℃。

    ISWH臥式不銹鋼管道離心泵產品工作條件:

    1、吸入壓力≤1.6MPa,或泵系統最高工作壓力 ≤1.6MPa,即泵吸入口壓力+泵揚程≤1.6MPa、泵靜壓試驗壓力為2.5MPa,訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6MPa時應 在訂貨時另行提出,以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。
    2、環境溫度<40℃,相對濕度<95%。
    3、所輸送介質中固體顆粒體積含量不超過單位體積的0.1%,粒度<0.2mm。
    注:如使用介質為帶有細小顆粒,請在訂貨時注明,以便廠家采用耐磨式機械密封。
    ISWH臥式不銹鋼管道離心泵產品特點:

    運行平穩:泵軸的絕對同心度及葉輪優異的動靜平衡,保證平穩運行,絕無振動。
    滴水不漏:不同材質的硬質合金密封,保證了不同介質輸送均無泄漏。
    噪音低:兩個低噪音軸承支撐下的水泵,運轉平穩,除電機微弱聲響,基本無噪音。
    故障率低:結構簡單合理,關鍵部分采用國際一流品質;配套,整機無故障工作時間大大提高。
    維修方便:更換密封、軸承,簡易方便。
    占地更。撼隹诳上蜃、向右、向上三個方向,便于管道布置安裝,節省空間。

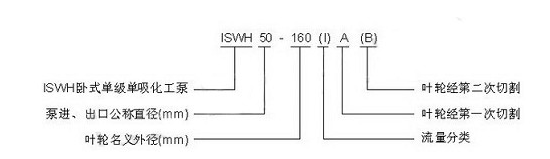

    ISWH臥式不銹鋼管道離心泵型號意義:



    不銹鋼管道離心泵

    ISWH臥式不銹鋼管道離心泵的性能參數:

    高轉速:



    型號
    流量
    揚程
    m
    效率
    %
    轉速
    r/min
    電機
    功率
    kw
    汽蝕
    余量
    m
    重量
    kg
    m3/h
    l/s
    ISW15-80
    1.1
    1.5
    2.0
    0.3
    0.42
    0.55
    8.5
    8
    7
    26
    34
    34
    2900
    0.18
    2.3
    17
    ISW20-110
    1.8
    2.5
    3.3
    0.50
    0.69
    0.91
    16
    15
    13.5
    25
    34
    35
    2900
    0.37
    2.3
    25
    ISW20-160
    1.8
    2.5
    3.3
    0.50
    0.69
    0.91
    33
    32
    30
    19
    25
    23
    2900
    0.75
    2.3
    29
    ISW25-110
    2.8
    4.0
    5.2
    0.78
    1.11
    1.44
    16
    15
    13.5
    34
    42
    41
    2900
    0.55
    2.3
    26
    ISW25-125
    2.8
    4.0
    5.2
    0.78
    1.11
    1.44
    20.6
    20
    18
    28
    36
    35
    2900
    0.75
    2.3
    28
    ISW25-125A
    2.5
    3.6
    4.6
    0.69
    1.0
    1.28
    17
    16
    14.4
    35
    35
    35
    2900
    0.55
    2.3
    27
    ISW25-160
    2.8
    4.0
    5.2
    0.78
    1.11
    1.44
    33
    32
    30
    24
    32
    33
    2900
    1.5
    2.3
    39
    ISW25-160A
    2.6
    3.7
    4.9
    0.12
    1.03
    1.36
    29
    28
    26
    31
    31
    31
    2900
    1.1
    2.3
    34
    ISW32-100I
    4.4
    6.3
    8.3
    1.22
    1.75
    2.32
    13.2
    12.5
    11.3
    48
    54
    53
    2900
    0.75
    2.0
    32
    ISW32-125
    3.5
    5.0
    6.5
    0.97
    1.39
    1.8
    22
    20
    18
    40
    44
    42
    2900
    0.75
    2.3
    28
    ISW32-125A
    3.1
    4.5
    5.8
    0.86
    1.25
    1.61
    17.6
    16
    14.4
    43
    43
    43
    2900
    0.55
    2.3
    28
    ISW32-160
    3.1
    4.5
    5.8
    0.86
    1.25
    1.61
    33
    32
    30
    34
    40
    42
    2900
    1.5
    2.3
    28
    ISW32-160I
    4.4
    6.3
    8.3
    1.22
    1.75
    2.32
    33.2
    32
    30.2
    34
    40
    42
    2900
    2.2
    2.0
    47
    ISW32-200
    3.1
    4.5
    5.8
    0.86
    1.25
    1.61
    51
    50
    48
    28
    35
    37
    2900
    3
    2.0
    47
    ISW32-200I
    4.4
    6.3
    8.3
    1.22
    1.75
    2.32
    50.5
    50
    48
    26
    33
    35
    2900
    4
    2.0
    43
    ISW32-200IA
    2.8
    4.0
    5.2
    0.78
    1.11
    1.44
    44.6
    44
    42.7
    34
    40
    42
    2900
    2.2
    2.0
    74
    ISW40-100
    4.4
    6.3
    8.3
    1.22
    1.75
    2.31
    13.2
    12.5
    11.3
    48
    54
    53
    2900
    0.55
    2.3
    32
    ISW40-100A
    3.9
    5.6
    7.4
    1.08
    1.56
    2.06
    10.6
    10
    9
    52
    52
    52
    2900
    0.37
    2.3
    32
    ISW40-125
    4.4
    6.3
    8.3
    1.22
    1.75
    2.31
    21
    20
    18
    41
    46
    43
    2900
    1.1
    2.3
    34
    ISW40-125A
    3.9
    5.6
    7.4
    1.08
    1.56
    2.06
    17.6
    16
    14.4
    40
    45
    41
    2900
    0.75
    2.3
    33
    ISW40-160
    4.4
    6.3
    8.3
    1.22
    1.75
    2.31
    33
    32
    30
    35
    40
    40
    2900
    2.2
    2.3
    47
    ISW40-160A
    4.1
    5.9
    7.8
    1.14
    1.64
    2.17
    29
    28
    26.3
    34
    39
    39
    2900
    1.5
    2.3
    43
    ISW40-160B
    3.8
    5.5
    7.2
    1.06
    1.53
    2.0
    25.5
    24
    22.5
    34
    38
    37
    2900
    1.1
    2.3
    38
    ISW40-200
    4.4
    6.3
    8.3
    1.22
    1.75
    2.31
    51
    50
    48
    26
    33
    32
    2900
    4
    2.3
    74
    ISW40-200A
    4.1
    5.9
    7.8
    1.14
    1.64
    2.17
    45
    44
    42
    26
    31
    30
    2900
    3
    2.3
    62
    ISW40-200B
    3.7
    5.3
    7.0
    1.03
    1.47
    1.94
    38
    36
    34.5
    29
    29
    29
    2900
    2.2
    2.3
    52
    ISW40-250
    4.4
    6.3
    8.3
    1.22
    1.75
    2.31
    82
    80
    74
    24
    28
    28
    2900
    7.5
    2.3
    105
    ISW40-250A
    4.1
    5.9
    7.8
    1.14
    1.64
    2.17
    72
    70
    65
    24
    28
    27
    2900
    5.5
    2.3
    98
    ISW40-250B
    3.8
    5.5
    7.0
    1.06
    1.53
    1.94
    61.5
    60
    56
    23
    27
    26
    2900
    4
    2.3
    77
    ISW40-100I
    8.8
    12.5
    16.3
    2.44
    3.47
    4.53
    13.2
    12.5
    11.3
    55 62 60
    2900
    1.1
    2.3
    34
    ISW40-100IA
    8
    11
    14.5
    2.22
    3.05
    4.03
    10.6
    10
    9
    60
    60
    60
    2900
    0.75
    2.3
    32
    ISW40-125I
    8.8
    12.5
    16.3
    2.44
    3.47
    4.53
    21.2
    20
    17.8
    49
    58
    57
    2900
    1.5
    2.3
    38
    ISW40-125IA
    8
    11
    14.5
    2.22
    3.05
    4.03
    17
    16
    14
    57
    57
    57
    2900
    1.1
    2.3
    33
    ISW40-160I
    8.8
    12.5
    16.3
    2.44
    3.47
    4.53
    33
    32
    30
    45
    52
    51
    2900
    3
    2.3
    56
    ISW40-160IA
    8.2
    11.7
    15.2
    2.28
    3.25
    4.22
    29
    28
    26
    44
    51
    50
    2900
    2.2
    2.3
    47
    ISW40-160IB
    7.3
    10.4
    13.5
    2.38
    2.89
    3.75
    23
    22
    20.5
    50
    50
    50
    2900
    1.5
    2.3
    43
    ISW40-200I
    8.8
    12.5
    16.3
    2.44
    3.47
    4.53
    51.2
    50
    48
    38
    46
    46
    2900
    5.5
    2.3
    85
    ISW40-200IA
    8.3
    11.7
    15.3
    2.31
    3.25
    4.25
    45
    44
    42
    37
    45
    45
    2900
    4
    2.3
    75
    ISW40-200IB
    7.5
    10.6
    13.8
    2.08
    2.94
    3.83
    37
    36
    34
    44
    44
    44
    2900
    3
    2.3
    63
    ISW40-250I
    8.8
    12.5
    16.3
    2.44
    3.47
    4.53
    81.2
    80
    77.5
    31
    38
    40
    2900
    11
    2.3
    145
    ISW40-250IA
    8.2
    11.6
    15.2
    2.28
    3.22
    4.22
    71
    70
    68
    38
    38
    38
    2900
    7.5
    2.3
    95
    ISW40-250IB
    7.6
    10.8
    14
    2.11
    3.0
    3.89
    61.4
    60
    58
    37
    37
    37
    2900
    7.5
    2.3
    94
    ISW40-250IC
    7.1
    10.0
    13.1
    1.97
    2.78
    3.64
    53.2
    52
    50.4
    36
    36
    36
    2900
    5.5
    2.3
    88
    ISW50-100
    8.8
    12.5
    16.3
    2.44
    3.47
    4.53
    13.6
    12.5
    11.3
    55
    62
    60
    2900
    1.1
    2.3
    36
    ISW50-100A
    8
    11
    14.5
    2.22
    3.05
    4.03
    11
    10
    9
    60
    60
    60
    2900
    0.75
    2.3
    35
    ISW50-125
    8.8
    12.5
    16.3
    2.44
    3.47
    4.53
    21.5
    20
    17.8
    49
    58
    57
    2900
    1.5
    2.3
    43
    ISW50-125A
    8
    11
    14.5
    2.22
    3.05
    4.03
    17
    16
    14
    57
    57
    57
    2900
    1.1
    2.3
    38
    ISW50-160
    8.8
    12.5
    16.3
    2.44
    3.47
    4.53
    33
    32
    30
    45
    52
    51
    2900
    3
    2.3
    59
    ISW50-160A
    8.2
    11.7
    15.2
    2.28
    3.25
    4.22
    29
    28
    26
    44
    51
    50
    2900
    2.2
    2.3
    51
    ISW50-160B
    7.3
    10.4
    13.5
    2.38
    2.89
    3.75
    23
    22
    20.5
    50
    50
    50
    2900
    1.5
    2.3
    47
    ISW50-200
    8.8
    12.5
    16.3
    2.44
    3.47
    4.53
    52
    50
    48
    38
    46
    46
    2900
    5.5
    2.3
    101
    ISW50-200A
    8.3
    11.7
    15.3
    2.31
    3.25
    4.25
    45.8
    44
    42
    37
    45
    45
    2900
    4
    2.3
    80
    ISW50-200B
    7.5
    10.6
    13.8
    2.08
    2.94
    3.83
    37
    36
    34
    44
    44
    44
    2900
    3
    2.3
    68
    ISW50-250
    8.8
    12.5
    16.3
    2.44
    3.47
    4.53
    82
    80
    77.5
    29
    38
    40
    2900
    11
    2.3
    160
    ISW50-250A
    8.2
    11.6
    15.2
    2.28
    3.22
    4.22
    71.5
    70
    68
    38
    38
    38
    2900
    7.5
    2.3
    115

    ISW50-250B
    7.6
    10.8
    14
    2.11
    3.0
    3.89
    61.4
    60
    58
    37
    37
    37
    2900
    7.5
    2.3
    114
    ISW50-250C
    7.1
    10.0
    13.1
    1.97
    2.78
    3.64
    53.2
    52
    50.4
    36
    36
    36
    2900
    5.5
    2.3
    108
    ISW50-100I
    17.5
    25
    32.5
    4.86
    6.94
    9.03
    13.7
    12.5
    10.5
    67
    69
    69
    2900
    1.5
    2.5
    41
    ISW50-100IA
    15.6
    22.3
    29
    4.3
    6.19
    8.1
    11
    10
    8.4
    65
    67
    68
    2900
    1.1
    2.5
    36
    ISW50-125I
    17.5
    25
    32.5
    4.86
    6.94
    9.03
    21.5
    20
    18
    60
    68
    67
    2900
    3
    2.5
    56
    ISW50-125IA
    15.6
    22.3
    29
    4.33
    6.19
    8.1
    17
    16
    13.6
    58
    66
    65
    2900
    2.2
    2.5
    48
    ISW50-160I
    17.5
    25
    32.5
    4.68
    6.94
    9.03
    34.4
    32
    27.5
    54
    63
    60
    2900
    4
    2.5
    72
    ISW50-160IA
    16.4
    23.4
    30.4
    4.56
    6.5
    8.44
    30
    28
    24
    54
    62
    59
    2900
    4
    2.5
    71
    ISW50-160IB
    15.0
    21.6
    28
    4.17
    6.0
    7.78
    26
    24
    20.6
    58
    58
    58
    2900
    3
    2.5
    59
    ISW50-200I
    17.5
    25
    32.5
    4.86
    6.94
    9.03
    52.7
    50
    45.5
    49
    58
    59
    2900
    7.5
    2.5
    108
    ISW50-200IA
    16.4
    23.5
    30.5
    4.56
    6.53
    8.47
    46.4
    44
    40
    48
    57
    58
    2900
    7.5
    2.5
    107
    ISW50-200IB
    15.2
    21.8
    28.3
    4.22
    6.06
    7.86
    40
    38
    34.5
    55
    55
    55
    2900
    5.5
    2.5
    100
    ISW50-250I
    17.5
    25
    32.5
    4.86
    6.94
    9.03
    82
    80
    76.5
    39
    50
    52
    2900
    15
    2.5
    175
    ISW50-250IA
    16.4
    23.4
    30.5
    4.56
    6.5
    8.47
    71.5
    70
    67
    39
    50
    52
    2900
    11
    2.5
    165
    ISW50-250IB
    15
    21.6
    28
    4.17
    6.0
    7.78
    61
    60
    57.4
    38
    49
    54
    2900
    11
    2.5
    165
    ISW50-315I
    17.5
    25
    32.5
    4.86
    6.94
    9.03
    128
    125
    122
    30
    40
    44
    2900
    30
    2.5
    310
    ISW50-315IA
    16.6
    23.7
    31
    4.61
    6.58
    8.6
    115
    113
    110
    30
    40
    44
    2900
    22
    2.5
    245
    ISW50-315IB
    15.7
    22.5
    29.2
    4.36
    6.25
    8.0
    103
    101
    98
    39
    39
    39
    2900
    18.5
    2.5
    215
    ISW50-315IC
    14.4
    20.6
    26.8
    4.0
    5.72
    7.44
    86
    85
    83
    38
    38
    38
    2900
    15
    2.5
    195
    ISW65-100
    17.5
    25
    32.5
    4.86
    6.94
    9.03
    13.7
    12.5
    10.5
    67
    69
    69
    2900
    1.5
    2.5
    46
    ISW65-100A
    15.6
    22.3
    29
    4.3
    6.19
    8.1
    11
    10
    8.4
    65
    67
    68
    2900
    1.1
    2.5
    41
    ISW65-125
    17.5
    25
    32.5
    4.86
    6.94
    9.03
    21.5
    20
    18
    60
    68
    67
    2900
    3
    2.5
    58
    ISW65-125A
    15.6
    22.3
    29
    4.33
    6.19
    8.1
    17
    16
    14.4
    58
    66
    65
    2900
    2.2
    2.5
    49
    ISW65-160
    17.5
    25
    32.5
    4.86
    6.94
    9.03
    34.4
    32
    27.5
    54
    63
    60
    2900
    4
    2.5
    75
    ISW65-160A
    16.4
    23.4
    30.4
    4.56
    6.5
    8.44
    30
    28
    24
    54
    62
    59
    2900
    4
    2.5
    75
    ISW65-160B
    15.0
    21.6
    28
    4.17
    6.0
    7.78
    26
    24
    20.6
    2900
    3
    2.5
    63

    ISW65-200
    17.5
    25
    32.5
    4.86
    6.94
    9.03
    52.7
    50
    45.5
    49
    58
    59
    2900
    7.5
    2.5
    107
    ISW65-200A
    16.4
    23.5
    30.5
    4.56
    6.53
    8.47
    46.4
    44
    40
    48
    57
    58
    2900
    7.5
    2.5
    107
    ISW65-200B
    15.2
    21.8
    28.3
    4.22
    6.06
    7.86
    40
    38
    34.5
    55
    55
    55
    2900
    5.5
    2.5
    100
    ISW65-250
    17.5
    25
    32.5
    4.86
    6.94
    9.03
    82
    80
    76.5
    39
    50
    52
    2900
    15
    2.5
    180
    ISW65-250A
    16.4
    23.4
    30.5
    4.56
    6.5
    8.47
    71.5
    70
    67
    39
    50
    52
    2900
    11
    2.5
    170
    ISW65-250B
    15
    21.6
    28
    4.17
    6.0
    7.78
    61
    60
    57.4
    38
    49
    54
    2900
    11
    2.5
    170
    ISW65-315
    17.5
    25
    32.5
    4.86
    6.94
    9.03
    127
    125
    122
    32
    40
    44
    2900
    30
    2.5
    320
    ISW65-315A
    16.6
    23.7
    31
    4.61
    6.58
    8.6
    115
    113
    110
    32
    40
    44
    2900
    22
    2.5
    255
    ISW65-315B
    15.7
    22.5
    29.2
    103
    101
    98
    39
    39
    39
    2900
    18.5
    2.5
    225

    ISW65-315C
    14.4
    20.6
    26.8
    4.0
    5.72
    7.44
    86
    85
    83
    38
    38
    38
    2900
    15
    2.5
    205
    ISW65-100I
    35
    50
    65
    9.72
    13.9
    18.1
    13.8
    12.5
    10
    67
    73
    70
    2900
    3
    3.0
    63
    ISW65-100IA
    31.3
    44.7
    58
    8.7
    12.4
    16.1
    11
    10
    8
    66
    72
    69
    2900
    2.2
    3.0
    53
    ISW65-125I
    35
    50
    65
    9.72
    13.9
    18.1
    22
    20
    17
    67
    72.5
    70
    2900
    5.5
    3.0
    99
    ISW65-125IA
    31.3
    45
    58
    8.7
    12.5
    16.1
    17.5
    16
    13.6
    66
    71
    69
    2900
    4
    3.0
    78
    ISW65-160I
    35
    50
    65
    9.72
    13.9
    18.1
    35
    32
    28
    63
    71
    70
    2900
    7.5
    3.0
    103
    ISW65-160IA
    32.7
    46.7
    61
    9.1
    13.0
    16.9
    30.6
    28
    24
    62
    70
    69
    2900
    7.5
    3.0
    103
    ISW65-160IB
    30.3
    43.3
    56.3
    8.4
    12.0
    15.6
    26
    24
    21
    69
    69
    69
    2900
    5.5
    3.0
    97
    ISW65-200I
    35
    50
    65
    9.72
    13.9
    18.1
    53.5
    50
    46
    55
    67
    68
    2900
    15
    3.0
    176
    ISW65-200IA
    32.8
    47
    61
    9.1
    13.1
    16.9
    47
    44
    40
    54
    66
    67
    2900
    11
    3.0
    166
    ISW65-200IB
    30.5
    43.5
    56.6
    8.5
    12.1
    15.7
    40.6
    38
    33.4
    65
    65
    65
    2900
    7.5
    3.0
    114
    ISW65-250I
    35
    50
    65
    9.72
    13.9
    18.1
    83
    80
    72
    52
    59
    60
    2900
    22
    3.0
    235
    ISW65-250IA
    32.5
    46.7
    61
    9.0
    13.0
    16.9
    73
    70
    63
    52
    59
    60
    2900
    18.5
    3.0
    205
    ISW65-250IB
    30
    43.3
    56
    8.3
    12.0
    15.6
    62
    60
    54
    58
    58
    58
    2900
    15
    3.0
    180
    ISW65-315I
    35
    50
    65
    9.72
    13.9
    18.1
    128
    125
    121
    44
    54
    57
    2900
    37
    3.0
    350
    ISW65-315IA
    32.5
    46.5
    60.5
    9.0
    12.9
    16.8
    112.6
    110
    106.4
    43
    54
    57
    2900
    30
    3.0
    335
    ISW65-315IB
    31
    44.5
    58
    8.6
    12.4
    16.1
    102.5
    100
    98
    53
    53
    53
    2900
    30
    3.0
    335
    ISW100-315A
    66.5
    95
    123.6
    18.5
    26.4
    34.3
    119
    113
    103
    65
    66
    67
    2900
    55
    4.0
    549
    ISW100-315B
    63
    90
    117
    17.5
    25
    32.5
    106.6
    101
    92
    65
    65
    65
    2900
    45
    4.0
    439
    ISW100-315C
    58
    82
    107
    16.1
    22.8
    29.7
    90
    85
    76
    63
    63
    63
    2900
    37
    4.0
    385
    ISW100-350
    60
    100
    120
    16.7
    27.8
    33.3
    153.6
    150
    142
    72
    57
    74
    2900
    90
    4.0
    950
    ISW100-350A
    61
    87
    113
    16.9
    24.2
    31.4
    145.6
    142
    134
    75
    75
    75
    2900
    75
    4.0
    830
    ISW100-350B
    58
    82
    107
    16.1
    22.8
    29.7
    138.6
    135
    127
    75
    75
    75
    2900
    55
    4.0
    600
    ISW100-100I
    96
    160
    192
    26.7
    44.4
    53.3
    14
    12.5
    10
    64
    73
    70
    2900
    11
    4.5
    115
    ISW100-125I
    96
    160
    192
    26.7
    44.4
    53.3
    24
    20
    14
    62
    74
    69
    2900
    15
    4.5
    168
    ISW100-125IA
    84
    140
    168
    23.3
    39
    46.7
    20
    17
    12
    64
    72
    69
    2900
    11
    4.5
    168
    ISW100-160I
    96
    160
    192
    26.7
    44.4
    53.3
    36
    32
    27
    69
    79
    75
    2900
    22
    5.6
    210
    ISW100-160IA
    84
    140
    168
    23.3
    39
    46.7
    32
    28
    23.5
    66
    76
    72
    2900
    18.5
    5.0
    210
    ISW100-200I
    96
    160
    192
    26.7
    44.4
    53.3
    53
    50
    45
    69
    79
    78
    2900
    37
    5.2
    402
    ISW100-200IA
    84
    140
    168
    23.3
    39
    46.7
    48
    45
    40
    64
    74
    73
    2900
    30
    4.5
    395
    ISW100-200IB
    60
    100
    120
    16.7
    27.8
    33.3
    43
    40
    36
    72
    72
    72
    2900
    22
    4.5
    360
    ISW100-250I
    96
    160
    192
    26.7
    44.4
    53.3
    83
    80
    72
    65
    77
    74
    2900
    55
    4.8
    560
    ISW100-250IA
    84
    140
    168
    23.3
    39
    46.7
    75
    72
    65
    60
    72
    69
    2900
    45
    4.5
    420
    ISW100-250IB
    60
    100
    120
    16.7
    27.8
    33.3
    68
    65
    58
    70
    70
    70
    2900
    37
    4.5
    400
    ISW125-100
    96
    160
    192
    26.7
    44.4
    53.3
    13
    12.5
    12
    82
    82
    82
    2900
    11
    4.0
    180
    ISW125-100A
    86
    143
    172
    23.9
    39.7
    47.8
    10.4
    10
    9.6
    77
    77
    77
    290
    7.5
    4.0
    125
    ISW125-125
    96
    160
    192
    26.7
    44.4
    53.3
    22.6
    20
    17
    80
    80
    80
    2900
    15
    4.0
    220
    ISW125-125A
    86
    143
    172
    23.9
    39.7
    47.8
    18
    16
    13.6
    77
    77
    77
    2900
    11
    4.0
    210
    ISW125-160
    96
    160
    192
    26.7
    44.4
    53.3
    36
    32
    28
    78
    78
    &, nbsp; 78
    2900
    22
    4.0
    265
    ISW125-160A

    90
    150
    180

    25
    41
    750
    31.5
    28
    24.5
    76
    76
    76
    2900
    18.5
    4.0
    230
    ISW125-160B
    83
    138
    166
    21.7
    38.3
    46.1
    27
    24
    21
    73
    73
    73
    2900
    15
    4.0
    215
    ISW125-200
    96
    160
    192
    26.7
    44.4
    53.3
    55
    50
    46
    77
    77
    77
    2900
    37
    5.5
    395
    ISW125-200B
    83
    138
    166
    21.7
    38.3
    46.1
    41.3
    37.4
    34.5
    75
    75
    75
    2900
    22
    5.5
    320
    ISW125-250
    96
    160
    192
    24.7
    44.7
    53.3
    87
    80
    73
    75
    75
    75
    2900
    55
    5.0
    580
    ISW125-250A
    90
    150
    180
    25
    41.7
    50
    76
    70
    84
    74
    74
    74
    2900
    45
    5.5
    490
    ISW125-250B
    83
    138
    166
    21.7
    38.3
    46.1
    65
    60
    55
    73
    73
    73
    2900
    37
    5.5
    430
    ISW125-215
    96
    160
    192
    26.7
    44.7
    53.3
    133
    125
    119
    70
    70
    70
    2900
    90
    5.0
    790
    ISW125-315A
    90
    150
    180
    25
    41.7
    50
    117
    110
    104.6
    70
    70
    70
    2900
    75
    5.0
    710
    ISW125-315B
    86
    143
    172
    23.9
    39.7
    47.8
    106.4
    100
    95.2
    69
    69
    69
    2900
    75
    5.0
    705
    ISW125-315C
    80.5
    134
    161
    22.4
    37.2
    44.7
    96
    88
    86
    67
    67
    67
    2900
    55
    5.0
    585
    ISW150-125
    96
    160
    192
    26.7
    44.4
    53.3
    22.6
    24
    17
    66
    76
    76
    2900
    11
    4.0
    210
    ISW150-125A
    90
    150
    180
    25
    41.7
    50
    18
    16
    13.6
    77
    77
    77
    2900
    7.5
    4.0
    130
    ISW150-160
    96
    160
    192
    26.7
    44.4
    53.3
    36
    32
    27
    75
    75
    75
    2900
    22
    4.0
    270
    ISW150-160A
    90
    150
    180
    25
    41.7
    50
    32
    28
    23.5
    76
    76
    76
    2900
    18.5
    4.0
    230
    ISW150-160B
    84
    141
    168
    23.3
    39
    46.7
    27
    24
    21
    73
    73
    73
    2900
    15
    4.0
    220
    ISW150-200
    140
    200
    260
    38.9
    55.6
    72.2
    13.8
    12.5
    10.6
    68
    78
    78
    1450
    15
    3.0
    265
    ISW150-200A
    125
    176
    232.5
    34.7
    49.7
    64.6
    11
    10
    8.5
    66
    76
    76
    1450
    11
    3.0
    244
    ISW150-200B
    84
    440
    168
    23.3
    39
    46.7
    41
    38
    34
    75
    75
    75
    2900
    22
    4.0
    275
    ISW150-250
    140
    200
    260
    38.9
    55.6
    72.2
    21.8
    20
    17
    73
    79
    77
    1450
    18.5
    3.0
    300
    ISW150-250A
    129
    184.4
    240
    35.8
    51.2
    66.7
    18.5
    17
    14.4
    72
    78
    76
    1450
    15
    3.0
    262
    ISW150-250B
    117
    167
    217.5
    32.5
    46.4
    60.4
    15.2
    14
    12
    76
    76
    76
    1450
    11
    3.0
    241
    ISW150-315
    140
    200
    260
    38.9
    55.6
    72.2
    33.8
    32
    28
    70
    78
    73
    1450
    30
    2.5
    410
    ISW150-315A
    131
    187
    243
    36.4
    51.9
    67.5
    29.5
    28
    24.5
    69
    77
    77
    1450
    22
    3.5
    335
    ISW150-315B
    121
    173
    225
    33.5
    48.1
    62.5
    25
    24
    21
    76
    76
    76
    1450
    18.5
    3.5
    315
    ISW150-350
    96
    160
    192
    26.7
    44.4
    53.3
    153.6
    150
    142.8
    80
    80
    80
    2900
    110
    5.5
    970
    ISW150-350A
    90
    150
    180
    25
    41.7
    50
    145.6
    142
    134.8
    70
    70
    70
    2900
    90
    5.2
    790
    ISW150-350B
    84
    140
    168
    23.3
    39
    46.7
    138.6
    35
    127.8
    65
    76
    74
    2900
    75
    5.5
    705
    ISW150-400
    140
    200
    260
    38.9
    55.6
    72.2
    53
    50
    44
    68
    75
    71
    1450
    45
    3.5
    490

    ISW150-400A
    131
    187
    243
    36.4
    51.9
    67.5
    46.4
    44
    38.3
    67
    74
    70
    1450
    37
    3.5
    454
    ISW150-400B
    122
    174
    226.5
    33.9
    48.3
    62.9
    40
    38
    33
    73
    73
    73
    1450
    60
    3.5
    435
    ISW150-400C
    112
    160
    208
    31.1
    44.4
    57.8
    34
    32
    28
    71
    71
    71
    1450
    22
    3.5
    365
    ISW150-250I
    120
    200
    240
    33.3
    55.6
    66.7
    87
    80
    72
    65
    76
    74
    2900
    75
    4.5
    702
    ISW150-250IA
    112
    187
    224
    31.1
    51.9
    62.2
    76
    70
    63
    64
    75
    73
    2900
    55
    4.5
    451
    ISW150-250IB
    104
    173
    208
    28.9
    48.1
    57.8
    65
    60
    54
    63
    74
    72
    2900
    45
    4.5
    460
    ISW150-315I
    120
    200
    240
    33.3
    55.6
    66.7
    133
    125
    120
    58
    72
    75
    2900
    110
    4.5
    980
    ISW150-315IA
    112
    187
    224
    31.1
    51.9
    62.2
    116
    110
    105
    57
    72
    74
    2900
    90
    4.5
    800
    ISW200-315IB
    104
    173
    208
    28.9
    48.1
    57.8
    100
    95
    91
    55
    70
    72
    2900
    75
    4.5
    724
    ISW200-200
    140
    200
    260
    38.9
    55.6
    72.2
    13.8
    12.5
    10.6
    68
    78
    78
    1450
    15
    3.0
    265
    ISW200-200A
    125
    179
    232.5
    34.7
    49.7
    64.6
    11
    10
    8.5
    66
    76
    76
    1450
    11
    3.0
    244
    ISW200-250
    140
    200
    260
    38.9
    55.6
    72.2
    21.8
    20
    17
    73
    79
    77
    1450
    18.5
    3.0
    305
    ISW200-250A
    129
    184.4
    240
    35.8
    51.2
    66.7
    18.5
    17
    14.4
    72
    78
    76
    1450
    15
    3.0
    267
    ISW200-250B
    117
    167
    217.5
    32.5
    46.4
    60.4
    15.2
    14
    12
    76
    76
    76
    1450
    11
    3.0
    246
    ISW200-315
    140
    200
    260
    38.9
    55.6
    72.2
    33.8
    32
    28
    70
    78
    78
    1450
    30
    3.5
    417
    ISW200-315A
    131
    189
    243
    36.4
    51.9
    67.5
    29.5
    28
    24.5
    69
    77
    77
    1450
    22
    3.5
    342
    ISW200-315B
    121
    173
    225
    33.6
    48.1
    62.5
    25
    24
    21
    76
    76
    76
    1450
    18.5
    3.5
    322
    ISW200-400
    140
    200
    260
    38.9
    55.6
    72.2
    53
    50
    44
    68
    75
    71
    1450
    45
    3.5
    498
    ISW200-400A
    131
    187
    243
    36.4
    51.9
    67.5
    46.6
    44
    38.3
    67
    74
    70
    1450
    37
    3.5
    462
    ISW200-400B
    122
    174
    226.5
    33.9
    48.6
    62.9
    44
    38
    33
    73
    73
    73
    1450
    30
    3.5
    443
    ISW200-400C
    112
    160
    208
    31.3
    44.4
    57.8
    34
    32
    28
    71
    71
    71
    1450
    22
    3.5
    373
    ISW200-200I
    280
    400
    520
    77.8
    111.1
    144
    13.4
    12.5
    10.5
    70
    80
    79
    1450
    22
    4.0
    382
    ISW200-200IA
    250
    358
    465
    69.4
    99.4
    129.2
    10.7
    10
    8.5
    68
    78
    77
    1450
    18.5
    4.0
    346
    ISW200-250I
    280
    400
    520
    77.8
    111.4
    144
    22.2
    20
    14
    75
    80
    72
    1450
    30
    4.0
    475
    ISW200-250IA
    250
    358
    465
    69.4
    99.4
    129.2
    18
    16
    11.2
    73
    78
    70
    1450
    22
    4.0
    405
    ISW200-250IB
    226
    322
    419
    62.8
    89.4
    116.4
    14.4
    13
    7.3
    70
    75
    67
    1450
    18.5
    4.0
    387
    ISW200-315I
    280
    440
    520
    77.8
    111.4
    144
    36
    32
    26
    73
    80
    75
    1450
    55
    4.0
    675
    ISW200-315IA
    262
    374
    482
    72.8
    103.9
    135
    31.5
    28
    23
    72
    79
    74
    1450
    45
    4.0
    560
    ISW200-315IB
    242
    346
    450
    67.2
    96.1
    125
    27
    24
    19.5
    78
    78
    78
    1450
    37
    4.0
    535
    ISW200-400I
    280
    400
    520
    77.8
    111.4
    144
    54.5
    50
    39
    75
    81
    77
    1450
    75
    4.0
    830
    ISW200-400IA
    262
    374
    486
    72.8
    103.9
    135
    48
    44
    34
    80
    80
    80
    1450
    75
    4.0
    830
    ISW200-400IB
    242
    346
    450
    67.2
    96.1
    125
    41.4
    38
    29.6
    78
    78
    78
    1450
    55
    5.0
    685
    ISW200-400IC
    224
    320
    416
    62.2
    88.9
    115.6
    34.9
    32
    25
    76
    76
    76
    1450
    45
    5.0
    580
    ISW250-250
    350
    550
    650
    97.2
    152.8
    180.5
    22
    20
    16
    78
    82
    81
    1450
    45
    5.0
    620
    ISW250-250A
    300
    500
    600
    83.3
    139
    166.7
    18.3
    17
    14
    76
    80
    80
    1450
    37
    5.0
    550
    ISW250-235
    300
    500
    600
    83.3
    139
    166.7
    14
    12.5
    11
    73
    78
    70
    1450
    22
    4.5
    410
    ISW250-300
    300
    500
    600
    83.3
    139
    166.7
    22
    20
    16
    78
    78
    78
    1450
    37
    4.5
    550
    ISW250-315
    350
    550
    650
    97.2
    152.8
    180.5
    34
    32
    28
    76
    80
    79
    1450
    75
    5.5
    890
    ISW250-315A
    300
    500
    600
    83.3
    139
    166.7
    29.5
    28
    24
    74
    78
    77
    1450
    55
    5.5
    690

    ISW250-315B
    260
    450
    520
    72.2
    125
    144.4
    25
    24
    20
    70
    74
    72
    1450
    45
    5.5
    620
    ISW250-400
    300
    500
    600
    83.3
    139
    166.7
    54.5
    50
    39
    72
    72
    72
    1480
    90
    4.5
    1530
    ISW300-235
    480
    720
    900
    133.3
    200
    250
    20
    18
    15.5
    77
    81
    74
    970
    55
    5.0
    1120
    ISW300-235A
    438
    607
    821
    121.7
    182.5
    228.1
    16.5
    15
    13
    75
    79
    72
    970
    45
    5.0
    1030
    ISW300-235B
    400
    600
    750
    111.1
    167.0
    208.3
    14
    12.5
    11
    73
    77
    70
    970
    37
    5.0
    890
    ISW300-300
    480
    720
    900
    133.3
    200
    250
    31
    28
    25
    77
    81
    77
    970
    75
    5.0
    1350
    ISW300-300A
    444
    666
    833
    123.3
    185
    231.4
    26.5
    24
    21.5
    76
    80
    76
    970
    75
    5.0
    1350
    ISW300-300B
    415
    623
    779
    115.3
    173.1
    261.4
    23
    21
    18.5
    79
    79
    79
    970
    55
    5.0
    1170
    ISW300-380
    480
    720
    900
    133.3
    200
    250
    48
    44
    34
    84
    84
    84
    970
    132
    5.0
    1900
    ISW300-380A
    444
    666
    833
    123.3
    185
    231.4
    41.4
    38
    30
    80
    80
    80
    970
    110
    5.0
    1700
    ISW300-380B
    409
    614
    767
    113.6
    170.6
    213.1
    35
    32
    25
    78
    78
    78
    970
    90
    5.0
    1530
    ISW300-235I
    718
    1080
    1345
    199.4
    300
    373.6
    44.6
    40
    34.6
    82
    82
    82
    1450
    160
    5.5
    1680
    ISW300-235IA
    642
    965
    1203
    178.3
    268.1
    334.2
    35.7
    32
    27.7
    80
    80
    80
    1450
    132
    5.5
    1440
    ISW200-315I
    280
    440
    520
    77.8
    111.4
    144
    36
    32
    26
    73
    80
    75
    1450
    55
    4.0
    675
        ISW200-315IA
    262
    374
    482
    72.8
    103.9
    135
    31.5
    28
    23
    72
    79
    74
    1450
    45
    4.0
    560
    ISW200-315IB
    242
    346
    450
    67.2
    96.1
    125
    27
    24
    19.5
    78
    78
    78
    1450
    37
    4.0
    535
    ISW200-400I
    280
    400
    520
    77.8
    111.4
    144
    , ,
    54.5
    50
    39
    75
    81
    77
    1450
    75
    4.0
    830
    ISW200-400IA
    262
    374
    486
    72.8
    103.9
    135
    48
    44
    34
    80
    80
    80
    1450
    75
    4.0
    830
    ISW200-400IB
    242
    346
    450
    67.2
    96.1
    125
    41.4
    38
    29.6
    78
    78
    78
    1450
    55
    5.0
    685
    ISW200-400IC
    224
    320
    416
    62.2
    88.9
    115.6
    34.9
    32
    25
    76
    76
    76
    1450
    45
    5.0
    580
    ISW250-250
    350
    550
    650
    97.2
    152.8
    180.5
    22
    20
    16
    78
    82
    81
    1450
    45
    5.0
    620
    ISW250-250A
    300
    500
    600
    83.3
    139
    166.7
    18.3
    17
    14
    76
    80
    80
    1450
    37
    5.0
    550
    ISW250-235
    300
    500
    600
    83.3
    139
    166.7
    14
    12.5
    11
    73
    78
    70
    1480
    22
    4.5
    410
         ISW250-300
    300
    500
    600
    83.3
    139
    166.7
    22
    20
    16
    78
    78
    78
    1480
    37
    4.5 550
    ISW250-315
    350
    550
    650
    97.2
    152.8
    180.5
    34
    32
    28
    76
    80
    79
    1450
    75
    5.5
    890
    ISW250-315A
    300
    500
    600
    83.3
    139
    166.7
    29.5
    28
    24
    74
    78
    77
    1450
    55
    5.5
    690
    ISW250-315B
    260
    450
    520
    72.2
    125
    144.4
    25
    24
    20
    70
    74
    72
    1450
    45
    5.5
    620
    ISW250-400
    300
    500
    600
    83.3
    139
    166.7
    54.5
    50
    39
    72
    72
    72
    1480
    90
    4.5
    1530
    ISW250-235
    480
    720
    900
    133.3
    200
    250
    20
    18
    15.5
    77
    81
    74
    970
    55
    5.0
    1120
    ISW250-235A
    438
    607
    821
    121.7
    182.5
    228.1
    16.5
    15
    13
    75
    79
    72
    970
    45
    5.0
    1030
    ISW250-235B
    400
    600
    750
    111.1
    167.0
    208.3
    14
    12.5
    11
    73
    77
    70
    970
    37
    5.0
    890
    ISW300-300
    480
    720
    900
    133.3
    200
    250
    31
    28
    25
    77
    81
    77
    970
    75
    5.0
    1350
    ISW300-300A
    444
    666
    833
    123.3
    185
    231.4
    26.5
    24
    21.5
    76
    80
    76
    970
    75
    5.0
    1350
    ISW300-300B
    415
    623
    779
    115.3
    173.1
    261.4
    23
    21
    18.5
    79
    79
    79
    970
    55
    5.0
    1170
    ISW300-380
    480
    720
    900
    133.3
    200
    250
    48
    44
    34
    84
    84
    84
    970
    132
    5.0
    1900
    ISW300-380A
    444
    666
    833
    123.3
    185
    231.4
    41.4
    38
    30
    80
    80
    80
    970
    110
    5.0
    1700
    ISW300-380B
    409
    614
    767
    113.6
    170.6
    213.1
    35
    32
    25
    78
    78
    78
    970
    90
    5.0
    1530
    ISW300-235I
    718
    1080
    1345
    199.4
    300
    373.6
    44.6
    40
    34.6
    82
    82
    82
    970
    160
    5.5
    1680
    ISW300-235IA
    642
    965
    1203
    178.3
    268.1
    334.2
    35.7
    32
    27.7
    80
    80
    80
    970
    132
    5.5
    1440

    常見故障及排除方法



    故障現象

    故 障 原 因

    排 除 方 法

    1、ISWH臥式不銹鋼管道離心泵不出水

    a、進出口閥門未打開,進出管路堵塞,流道
    葉輪堵塞。
    b、電機運行方向不對,電機缺相轉速很慢。
    C、吸入管漏氣。
    d、泵沒灌滿液體,泵腔內有空氣。
    e、進口供水不足,吸程過高,底閥漏水。
    f、管路阻力過大,泵選型不當。

    a、檢查,去除堵塞物。
    b、調整電機方向,緊固電機接線。
    C、擰緊各密封面,排除漏氣。
    d、灌滿液體并打開排氣閥,排盡空氣。
    e、停機,檢查、調整(并網自來水管或帶吸程使用易出現此現象)。
    f、減少管路彎道,重新選泵。

    2、ISWH臥式不銹鋼管道離心泵流量不足

    a、先按1.原因檢查。
    b、管道、泵流道葉輪部分堵塞,水垢陳積,
    閥門開度不足。
    C、電壓偏低。
    d、葉輪磨損。

    a、先按1.排除。
    b、去除堵塞物,重新調整閥門開度。
    C、穩壓。
    d、更換葉輪。

    3、ISWH臥式不銹鋼管道離心泵功率過大

    a、超過額定流量使用。
    b、吸程過高。
    C、泵軸承磨損。

    a、調節流量,關小出口閥門。
    b、降低。
    C、更換軸承。

    4、ISWH臥式不銹鋼管道離心泵雜音振動

    a、管路支撐不穩。
    b、液體混有氣體。
    C、產生汽蝕。
    d、軸承損壞。
    e、電機超載發熱運行。

    a、穩固管路。
    b、提高吸入壓力排氣。
    C、降低真空度。
    d、更換軸承。
    e、調整按5。

    5、ISWH臥式不銹鋼管道離心泵電機發熱

    a、流量過大,超載運行。
    b、碰擦。
    C、電機軸承損壞。
    d、電壓不足。

    a、關小出口閥。
    b、檢查排除。
    C、更換軸承。
    d、穩壓。

    6、ISWH臥式不銹鋼管道離心泵漏水

    a、機械密封磨損。
    b、泵體有砂孔或破裂。
    C、密封面不平整。
    d、安裝螺栓松懈。

    a、更換。
    b、焊補或更換。
    C、修整。
    d、緊固。

    維護保養:

    (一) ISWH臥式不銹鋼管道離心泵運行中的維護和保養:
    1、進水管路必須高度密封。
    2、禁止ISWH臥式不銹鋼管道離心泵在汽蝕狀態下長期運行。.
    3、禁止ISWH臥式不銹鋼管道離心泵在大流量運行時,電機超電流長期運行。
    4、定時檢查泵運行中電機電流值,盡量使泵能在標準下工作。
    5、ISWH臥式不銹鋼管道離心泵在運行過程中應有專人看管,以免發生意外。
    6、ISWH臥式不銹鋼管道離心泵每運行500小時應對軸承進行加油。電機功率大于11kW配有加油裝置,可用高壓油槍直接注入,以保證軸承潤滑優良。
    7、ISWH臥式不銹鋼管道離心泵進行長期運行后,由于機械磨損,使機組噪聲及振動增大時,應停車檢查,必要時可更換易損零件及軸承,機組大修期一般為一年。

    (二) ISWH臥式不銹鋼管道離心泵機械密封維護與保養:
    1、機械密封潤滑應清潔無固體顆粒。
    2、嚴禁機械密封在干磨情況下工作。
    3、起動前應盤動泵(電機)幾圈,以免突然起動造成密封環斷裂損壞。

    使用:

    (一ISWH臥式不銹鋼管道離心泵起動、運轉:
    1、用手撥轉電機風葉,葉輪應無卡磨現象,轉動靈活。
    2、用手盤動泵以使潤滑液進入機械密封端面。
    3、灌水排氣,打開進口閥,使液體充分進入泵腔內,直至整個管路充滿液體,并保證進口管路的密封性。
    4、ISWD型臥式單級低轉速離心泵關閉出口閥,以減少起動電流。.
    5、接通電源,點起動確定正確運行方向,從電機風葉端看為順時針旋轉。
    6、逐步調節出口閥的開度,盡量使泵在額定狀態下工作。
    7、ISWD型臥式單級低轉速離心泵在運轉過程中,如發現噪音或不尋常的聲音時,應立即停車檢查。
    8、正常機械密封泄漏應小于3滴/分,檢查電機,軸承處溫升<70℃,超過此值應檢查原因。

    (二)ISWH臥式不銹鋼管道離心泵停車:
    1、關閉吐出管路閥門。
    2、切斷電源,停止電機運行。
    3、關閉進口閥。
    4、ISWD型臥式單級低轉速離心泵長期停用,應放盡泵內液體。
    安裝說明:

    1、ISWH臥式不銹鋼管道離心泵安裝前應檢查水泵和電機有無損傷,ISWH臥式不銹鋼管道離心泵流道內有無影響水泵運行的硬質物體(如石塊、鐵粒等),以免ISWH臥式不銹鋼管道離心泵運行時損壞葉輪和泵體。
    2、安裝時管路重量不應加在水泵上,應有各自的支承體,以免泵變形影響運行性能和壽命。
    3、ISWH臥式不銹鋼管道離心泵與電機是整體結構,安裝時無需找正,十分方便。
    4、當輸送熱水液體時,為了不使泵承受管路的熱變,泵座的底腳螺栓可以不固定,當管路系統在熱脹冷縮時,使泵能與管路一起移動。
    5、ISWH臥式不銹鋼管道離心泵體兩端法蘭規格均按1.6MPa標準確定,所以配備管路時應規格相同。
    6、為了不使雜質進入ISWD型臥式單級低轉速離心泵內而堵塞流道影響性能,應在ISWH臥式不銹鋼管道離心泵進口前面安裝比吸入管截面積大3-4倍的過濾器。
    7、排出管路如裝逆止閥應裝在閘閥的外面。
    8、ISWH臥式不銹鋼管道離心泵用于有吸程場合,應裝有底閥,并且進出口管路不應有過多彎道,同時不得有漏水、漏氣現象。
    9、為了維修方便和使用安全,在ISWH臥式不銹鋼管道離心泵的進、出口管路上各安裝一只調節閥及在ISWH臥式不銹鋼管道離心泵出口附近安裝一只壓力表,以保證ISWH臥式不銹鋼管道離心泵在額定范圍內運行,確保ISWH臥式不銹鋼管道離心泵的正常運行和使用壽命。
    10、安裝完畢后ISWH臥式不銹鋼管道離心泵盤動泵軸,葉輪應無摩擦和卡死現象。

    相關關鍵詞:不銹鋼管道離心泵,管道離心泵廠家,臥式管道離心泵

    永嘉泉達的訂貨請盡量提供:

    1.型號2.口徑3.揚程(m)4.流量5.電機功率(KW)6.轉速(R/min)7.材質是否帶附件8.電壓(V)

     感謝您訪問我們永嘉泉達的網站【www.www1797.cn】如有任何水泵疑問.您可以致電給我們,電話:0577-66999097、66999098,我們將會盡力為您服務。

    相關產品:

    SGB立式防爆管道泵  IHGB立式不銹鋼防爆管道離心泵 SG管道增壓泵 SGR立式熱水管道泵 ISWR臥式熱水管道泵

    GW管道排污泵       ISWH臥式不銹鋼管道離心泵     FS型玻璃鋼管道離心泵  CDLF不銹鋼立式多級管道泵



    產品搜索:
    管道泵系列丨管道泵選型
    離心泵系列丨離心泵選型
    自吸泵系列丨自吸泵選型
    排污泵系列丨排污泵選型
    隔膜泵系列丨隔膜泵選型
    螺桿泵系列丨螺桿泵選型
    閥門型號丨閥門選型
    水泵配件

    永嘉縣泉達泵閥制造有限公司位于“中國泵閥之鄉”浙江省溫州市永嘉縣甌北鎮。我公司擁有專業的生產經驗,專業生產及銷售的有各類管道泵,離心泵,自吸泵,隔膜泵等泵閥產品。

    公司:永嘉泉達泵閥制造有限公司
    聯系人:許高強
    手機:18968989982
    電話:0577-66999097 0577-66999098
    傳真:0577-66999098
    地址:浙江省溫州市永嘉縣甌北鎮碼道工業區
    郵編:325102
    網址:http://www.www1797.cn
    郵箱:quandabf@163.com
    熱門產品: ISG管道離心泵 | ZWP不銹鋼自吸泵 | ISWR型臥式熱水管道離心泵 | ISWD型臥式管道離心泵 | GDL立式多級管道泵 | IRG熱水管道泵 | 小型不銹鋼自吸泵SFBX型 | 臥式離心泵泉達生產,廠家直銷 | 2024年SGPB防爆不銹鋼管道泵廠家報價 | DG型高壓臥式離心泵 | 熱水管道泵SGR型 | QBY3鋁合金氣動隔膜泵 | QBY鑄鐵氣動隔膜泵 | QBY工程塑料氣動隔膜泵 | QBY不銹鋼氣動隔膜泵 | FS型玻璃鋼管道離心泵 | ISWH臥式不銹鋼管道離心泵 | IS臥式離心泵 | SH型單級雙吸臥式離心泵 | CHL輕型不銹鋼多級離心泵 | YW液下排污泵 | ZW無堵塞自吸排污泵 | ISWR臥式熱水離心泵 |
    永嘉縣泉達泵閥制造有限公司 版權所有 地址:浙江省溫州市永嘉縣甌北鎮碼道工業區 郵編:325102
    電話:0577-66999097 0577-66999098 傳真:0577-66999098 手機:18968989982 聯系人:許高強
    網址:http://www.www1797.cnICP備案號:浙ICP備13025691號-1 GoogleSitemap
    電話:
    0577-66999097
    0577-66999098
    傳真:
    0577-66999098
    郵箱:
    quandabf@163.com
    郵編:
    325102
    點擊這里給我發消息

    12萝自慰喷水亚洲网站|国产极品24P|欧美AⅤ怡红院免费手机版|久久丁香婷婷伊人中文字幕
  • <legend id="rh160"><li id="rh160"></li></legend>
  • <acronym id="rh160"><address id="rh160"></address></acronym>
