    FS型玻璃鋼管道離心泵
    放大圖片
    產品名稱: FS型玻璃鋼管道離心泵
    產品型號: FS型
    產品特點: 永嘉縣泉達泵閥制造有限公司生產的玻璃鋼離心泵因為設計合理,結構簡單所以拆卸檢修十分方便。FS型玻璃鋼管道離心泵廠家
    上一個產品:[ ISWH臥式不銹鋼管道離心泵 ]
    下一個產品:[ QBY不銹鋼氣動隔膜泵 ]
    產品描述
     玻璃鋼泵,臥式玻璃鋼泵,玻璃鋼離心泵

    FS型玻璃鋼管道泵結構設計先進合理,標準化程度高,零件通用性,互換性強,拆卸檢修十分方便。接觸介質的部件,采用聚乙烯醇縮丁醛改性酚醛玻璃纖維,經高溫模壓成形的酚醛玻璃鋼制件。產品具有輕質、高強、不變形、耐溫、耐腐蝕等優良性能。在防腐方面可部分替代含鉬不銹鋼,鈦及鈦合金等貴重金屬。

    FS型玻璃鋼管道離心泵產品用途
    FS型玻璃鋼管道離心泵主要用于石化、冶煉、染料、印染、農藥、制藥、稀土、皮革等行業,輸送不含固體顆粒、不易結晶、溫度不高于100℃的各種非氧化性酸(鹽酸、稀硫酸、甲酸、醋酸、丁酸)等腐蝕介質必不可少的理想設備。
    FS型玻璃鋼管道泵使用要求

    一、FS型玻璃鋼管道泵在安裝前根據選定泵型,按外形及安裝尺寸做好地腳基礎,安裝時根據管路位置的要求,盡量使安裝的位置便利管理和維修。
    二、安裝的位置泵體如果高于液面,必須附裝灌液裝置。
    三、泵起動前先將液體灌滿泵體后開車,嚴禁無介質運轉和倒轉,否則泵體內因缺泛液體冷卻而損壞機械密封。
    四、停車時應開關液管閥門,避免液體倒流。
    五、維修時,先拆下泵體,再松開機械密封螺釘,折下機械密封。
    六、如果更換滾珠軸承或泵軸時,必須折下機架,松開前端軸承蓋4只螺釘,折下泵軸后端園螺母和聯軸節,將泵軸向前端方向打出即可,再后折下后端軸封蓋子
    七、檢修和更換易損件后進行重新裝配時。
    1.先將前后軸承和油封分別裝在前后封蓋內,并將帶軸承的前封蓋裝在泵軸上,再將帶前軸承封蓋的泵軸裝在機架上。
    2.將軸承壓套套在泵軸上,再將帶軸承的后封蓋裝在泵軸及機架上。
    3.套好壓圈,裝好聯軸節和并緊固螺母。
    4.將機械密封動環套在泵軸上。
    5.把靜環裝在泵體內,并拼緊壓緊螺套。
    6.將帶靜環的泵體套在機架上,調試一下機械密封動靜環的配合(一般緊3-3.5 mm)先將泵體拿下。
    7.將機械密封動環裝緊固定在泵軸上,再;l等泵體裝在機架上,用手在聯軸節上轉一下機械密封動靜環配合是否符合。
    8.將葉輪裝在泵軸上,并用四氟墊片調正好葉輪與泵體間隙(一般2—2.S mm之間)墊好防腐墊片,再并緊葉輪并帽,最后墊好泵殼墊片,裝好泵蓋,擰緊防腐螺母。
    9.將裝好畢的泵頭裝在底板上,并調正好聯軸器的間隙和電動機軸線垂直。
    八、注意平時保養,經常檢查泵運行是否平穩,有無異常震動,注意更換彈性塊,視油標補充軸承的潤滑油,定期更換機架中的潤滑油(一般三個月必須換l次)。

    FS型玻璃鋼管道泵選材依據

    FS型玻璃鋼管道泵選擇普通鋼鐵、不銹鋼、鋁和鉛等裳用工程材料在鹽酸中腐蝕嚴重,都不適用。FS型玻璃鋼離心泵大多塑料對鹽酸都有優良的耐蝕性。一類塑料能耐一切濃度和沸點下的鹽酸,如酚醛、呋喃、聚三氟氯乙烯、聚四氟乙烯、聚全氟乙烯、聚偏二氟乙烯等。酚醛樹脂(玻璃鋼)制品對非氧化性酸(鹽酸、稀硫酸、磷酸等)、鹽類溶液、水都有良好的耐蝕性,不耐堿和氧化性酸(硝酸、鉻酸等)的腐蝕。

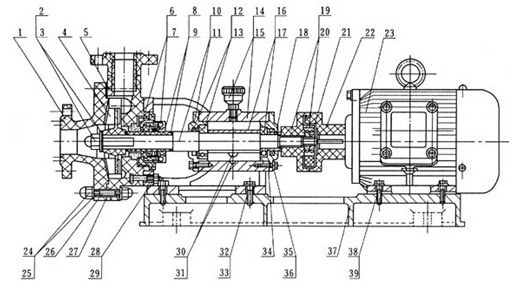

    FS型玻璃鋼管道泵內部結構



    序號

    名稱

    數量

    材料

    序號

    名稱

    數量

    材料

    序號

    名稱

    數量

    材料

    1

    泵殼端蓋

    1

    玻璃鋼

    14

    B-25油杯

    1

    組合件

    27

    泵體墊片

    1

    氟橡膠

    2

    葉輪并帽

    1

    模壓玻璃鋼

    15

    機架

    1

    HT20-40

    28

    六角螺母

    4

    A3

    3

    防腐墊片

    1

    聚四氟乙稀

    16

    泵軸壓套

    1

    20號鋼

    29

    墊圈

    4

    A3

    4

    葉輪

    1

    玻璃鋼

    17

    后滾動軸承

    1

    組合件

    30

    六角螺母

    1

    A3

    5

    泵體

    1

    玻璃鋼

    18

    軸承壓圈

    1

    HT20-40

    31

    油標

    1

    有機玻璃

    6

    壓緊螺套

    1

    玻璃鋼

    19

    泵聯軸節

    1

    玻璃鋼

    32

    六家螺栓

    4

    A3

    7

    WB2型機械密封

    1

    組合件

    20

    彈性塊

    1

    橡膠

    33

    墊圈

    4

    A3

    8

    軸套

    1

    玻璃鋼

    21

    圓螺母

    1

    45號鋼

    34

    后軸承蓋

    1

    HT20-40

    9

    防腐墊片

    3

    聚四氟乙稀

    22

    電機聯軸節

    2

    玻璃鋼

    35

    六家螺栓

    8

    35號鋼

    10

    泵軸

    1

    45號鋼

    23

    電動機

    1

    結合部

    36

    墊圈

    8

    A3

    11

    前軸承封蓋

    1

    HT20-40

    24

    防腐螺母

    16

    模壓玻璃鋼

    37

    底座

    1

    HT20-40

    12

    SG油封蓋

    2

    耐油橡膠

    25

    防腐墊片

    16

    聚四氟乙稀

    38

    六家螺栓

    4

    A3

    13

    前滾動軸承

    1

    組合件

    26

    雙頭螺柱

    8

    A3

    39

    墊圈

    4

    A3

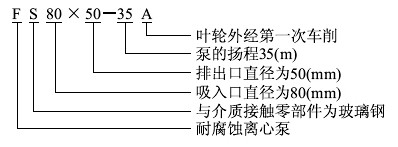

    FS型玻璃鋼管道泵型號意義
    FS型玻璃鋼管道泵選型參數

    型號

    流量Q

    揚程
    m

    轉速
    r/min

    電機功率
    KW

    m3/h

    L/s

    FS25×25-15

    2.8
    4
    5.2

    0.78
    1.11
    1.44

    16
    15
    13.5

    2900

    0.75

    FS40×32-20

    4.4
    6.3
    8.3

    1.22
    1.75
    2.31

    21
    20
    18

    2900

    2.2

    FS40×32-32

    4.4
    6.3
    8.3

    1.22
    1.75
    2.31

    33
    32
    30

    2900

    3

    FS50×40-16

    4.36
    7.2
    9.72

    1.20
    2.00
    2.50

    16
    13
    10

    2900

    2.2

    FS50×40-20

    8.8
    12.5
    16.3

    2.44
    3.47
    4.53

    21.5
    20
    17.8

    2900

    3

    FS50×32-35

    8.8
    12.5
    16.3

    2.44
    3.47
    4.53

    35
    32
    30

    2900

    4/5.5

    FS65×50-20

    17.5
    25
    32.5

    4.86
    6.94
    9.03

    21.5
    20
    18

    2900

    3/4

    FS65×50-25

    25
    35
    45

    7
    9.7
    12.5

    26
    25
    22

    2900

    4/5.5

    FS65×50-32

    17.5
    25
    32.5

    4.86
    6.94
    9.03

    34.4
    32
    27.5

    2900

    5.5/7.5

    FS80×65-35

    30
    45
    55

    8.3
    12.5
    15.1

    35
    32
    28

    2900

    7.5/11

    FS80×65-35A

    25
    35
    45

    7
    9.7
    12.5

    26
    25
    22

    2900

    5.5/7.5

    FS80×65-30

    30
    49
    60

    8.3
    13.6
    16.7

    30
    24
    22

    2900

    7.5

    FS100×80-35

    56
    92.8
    110

    15.5
    25.5
    30.5

    35
    29
    25

    2900

    15/22

    FS100×80-50

    70
    100
    130

    19.4
    27.8
    36.1

    54
    50
    42

    2900

    22/30



    相關關鍵詞:玻璃鋼泵,臥式玻璃鋼泵,玻璃鋼離心泵廠家

    FS型玻璃鋼管道離心泵永嘉泉達的訂貨請盡量提供:

    1.型號2.口徑3.揚程(m)4.流量5.電機功率(KW)6.轉速(R/min)7.材質是否帶附件8.電壓(V)
