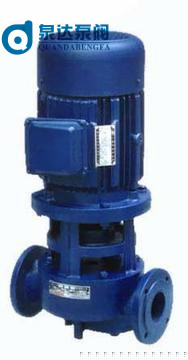

SGR立式熱水管道泵介紹:(該款為老型熱水管道泵,個別型號已經停產,因此需要請具體聯系泉達工作人員,詢問是否仍有生產)
SGR熱水管道增壓泵出廠價格直銷,SGR熱水管道泵型號,SGR熱水管道泵配件生產廠家
永嘉縣泉達泵閥制造有限公司生產的SGR立式熱水管道泵在普通SG管道泵的基礎上按照客戶需求而改進的新型泵,主要解決管道壓力過低的現象,跟臥式管道離心泵相比有很大的優勢。因為此款泵采用的是機械密封先進,電機的主軸直接安裝到葉輪,所以用電省,在效率高的同時,體積小,重量還很小,結構緊湊,在裝修方面簡便,在流量和揚程有需要的時候可以串聯使用。
SGR立式熱水管道泵主要用途:
1. SG管道泵適用于高層建筑增壓送水、園林噴灌、冷卻塔上水、遠距離輸水、空調、制冷沖刷、澡堂等冷暖水循環加壓。運用溫度80℃以下。
2. SGR熱水管道泵適用于采暖、鍋爐等的高溫熱水增壓循環。運用溫度150℃以下。
3. SGP不銹鋼管道泵適用于運送食物、制藥、造酒、化工等職業的工藝流程中腐蝕性介質,運用溫度100℃以下。
4. SGB防爆管道泵適用于運送無腐蝕性液體,有甲烷或煤礦井下固定設備Ⅰ類及工廠ⅡA、ⅡB級,溫度組別為T1、T2、T3、T4組存在爆炸性混合物的其它工業場所。運用溫度80℃以下。
5. SGPB不銹鋼防爆管道泵適用于運送化工、制藥、石油、食物、國防等工業腐蝕性液體,有甲烷或煤礦井下固定設備Ⅰ類及工廠ⅡA、ⅡB級,溫度組別為T1、T2、T3、T4組存在爆炸性混合物的其它工業場所。運用溫度150℃以下。
運用條件
進口管水壓不大于3公斤/立方厘米,不小于0.2公斤/立方厘米,水質為清水,不該有纖維或固體顆粒,對熱水應為軟水;介質溫度:不低于0℃;周圍環境溫度不超越±45℃;電源電壓380V,部分為220V。

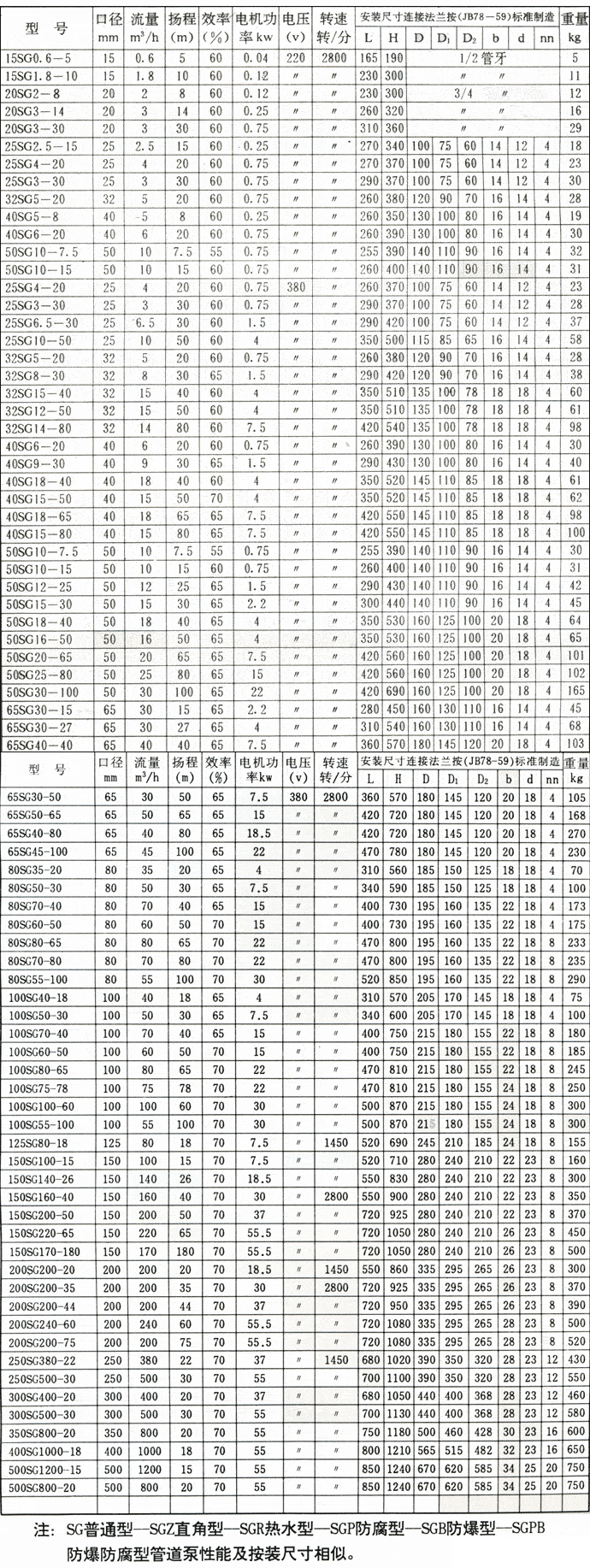

SGR立式熱水管道泵性能參數:
型 號
|
口徑 mm
|
流量 (m3/ h)
|
揚程 mm
|
效率 %
|
電機功率 Kw
|
電壓 v
|
轉速 (r/min)
|
15SG0.6-5
|
15
|
0.6
|
5
|
60
|
0.04
|
220
|
2800
|
15SG1.8-10
|
15
|
1.8
|
10
|
60
|
0.12
|
220
|
2800
|
20SG2-8
|
20
|
2
|
8
|
60
|
0.12
|
220
|
2800
|
20SG3-14
|
20
|
3
|
14
|
60
|
0.25
|
220
|
2800
|
20SG3-30
|
20
|
3
|
30
|
60
|
0.75
|
220
|
2800
|
25SG2.5-15
|
25
|
2.5
|
15
|
60
|
0.25
|
220
|
2800
|
25SG4-20
|
25
|
4
|
20
|
60
|
0.75
|
220
|
2800
|
25SG3-30
|
25
|
3
|
30
|
60
|
0.75
|
220
|
2800
|
32SG5-20
|
32
|
5
|
20
|
60
|
0.75
|
220
|
2800
|
40SG5-8
|
40
|
5
|
8
|
60
|
0.75
|
220
|
2800
|
40SG6-20
|
40
|
6
|
20
|
60
|
0.75
|
220
|
2800
|
50SG10-7.5
|
50
|
10
|
7.5
|
55
|
0.75
|
220
|
2800
|
50SG10-15
|
50
|
10
|
15
|
60
|
0.75
|
220
|
2800
|
25SG4-20
|
25
|
4
|
20
|
60
|
0.75
|
380
|
2800
|
25SG3-30
|
25
|
3
|
30
|
60
|
0.75
|
380
|
2800
|
25SG6.5-30
|
25
|
6.5
|
30
|
60
|
1.5
|
380
|
2800
|
25SG10-50
|
25
|
10
|
50
|
60
|
4
|
380
|
2800
|
32SG5-20
|
32
|
5
|
20
|
60
|
0.75
|
380
|
2800
|
32SG8-30
|
32
|
8
|
30
|
65
|
1.5
|
380
|
2800
|
32SG15-40
|
32
|
15
|
40
|
60
|
4
|
380
|
2800
|
32SG12-50
|
32
|
12
|
50
|
60
|
4
|
380
|
2800
|
32SG14-80
|
32
|
14
|
80
|
60
|
0.75
|
380
|
2800
|
40SG6-20
|
40
|
6
|
20
|
60
|
0.75
|
380
|
2800
|
40SG9-30
|
40
|
9
|
30
|
65
|
1.5
|
380
|
2800
|
40SG18-40
|
40
|
18
|
40
|
60
|
4
|
380
|
2800
|
40SG15-50
|
40
|
15
|
50
|
70
|
4
|
380
|
2800
|
40SG18-65
|
40
|
18
|
65
|
65
|
7.5
|
380
|
2800
|
40SG15-80
|
40
|
15
|
80
|
65
|
7.5
|
380
|
2800
|
50SG10-7.5
|
50
|
10
|
7.5
|
55
|
0.75
|
380
|
2800
|
50SG10-15
|
50
|
10
|
15
|
60
|
0.75
|
380
|
2800
|
50SG12-25
|
50
|
12
|
25
|
65
|
1.5
|
380
|
2800
|
50SG15-30
|
50
|
15
|
30
|
65
|
2.2
|
380
|
2800
|
50SG18-40
|
50
|
18
|
40
|
65
|
4
|
380
|
2800
|
50SG16-50
|
50
|
16
|
50
|
65
|
4
|
380
|
2800
|
50SG20-65
|
50
|
20
|
65
|
65
|
7.5
|
380
|
2800
|
50SG25-80
|
50
|
25
|
80
|
65
|
15
|
380
|
2800
|
50SG30-100
|
50
|
30
|
100
|
65
|
22
|
380
|
2800
|
65SG30-15
|
65
|
30
|
15
|
65
|
2.2
|
380
|
2800
|
65SG30-27
|
65
|
30
|
27
|
65
|
4
|
380
|
2800
|
65SG40-40
|
65
|
40
|
40
|
65
|
7.5
|
380
|
2800
|
65SG30-50
|
65
|
30
|
50
|
65
|
7.5
|
380
|
2800
|
65SG50-65
|
65
|
50
|
65
|
65
|
15
|
380
|
2800
|
65SG40-80
|
65
|
40
|
80
|
65
|
18.5
|
380
|
2800
|
65SG45-100
|
65
|
45
|
100
|
65
|
22
|
380
|
2800
|
80SG35-20
|
80
|
35
|
20
|
65
|
4
|
380
|
2800
|
80SG50-30
|
80
|
50
|
30
|
65
|
7.5
|
380
|
2800
|
80SG70-40
|
80
|
70
|
40
|
65
|
15
|
380
|
2800
|
80SG60-50
|
80
|
60
|
50
|
65
|
15
|
380
|
2800
|
80SG80-65
|
80
|
80
|
65
|
65
|
22
|
380
|
2800
|
80SG70-80
|
80
|
70
|
80
|
65
|
22
|
380
|
2800
|
80SG55-100
|
80
|
55
|
100
|
65
|
30
|
380
|
2800
|
100SG40-18
|
100
|
40
|
18
|
65
|
4
|
380
|
2800
|
100SG50-30
|
100
|
50
|
30
|
65
|
7.5
|
380
|
2800
|
100SG70-40
|
100
|
70
|
40
|
65
|
15
|
380
|
2800
|
100SG60-50
|
100
|
60
|
50
|
70
|
15
|
380
|
2800
|
100SG80-65
|
100
|
80
|
65
|
70
|
22
|
380
|
2800
|
100SG75-78
|
100
|
75
|
78
|
70
|
22
|
380
|
2800
|
100SG100-60
|
100
|
100
|
60
|
70
|
30
|
380
|
2800
|
100SG65-100
|
100
|
65
|
100
|
70
|
30
|
380
|
2850
|
125SG80-18
|
125
|
80
|
18
|
70
|
7.5
|
380
|
1450
|
150SG100-15
|
150
|
100
|
15
|
70
|
7.5
|
380
|
1450
|
150SG140-26
|
150
|
140
|
26
|
70
|
18.5
|
380
|
1450
|
150SG160-40
|
150
|
160
|
40
|
70
|
30
|
380
|
2800
|
150SG200-50
|
150
|
200
|
50
|
70
|
37
|
380
|
2800
|
150SG220-65
|
150
|
170
|
65
|
70
|
55.5
|
380
|
2800
|
150SG170-180
|
150
|
200
|
180
|
70
|
55.5
|
380
|
2800
|
200SG200-20
|
200
|
200
|
20
|
70
|
18.5
|
380
|
1450
|
200SG200-35
|
200
|
200
|
35
|
70
|
30
|
380
|
2800
|
200SG200-44
|
200
|
200
|
44
|
70
|
37
|
380
|
2800
|
200SG240-60
|
200
|
240
|
60
|
70
|
55.5
|
380
|
2800
|
200SG200-75
|
200
|
200
|
75
|
70
|
55.5
|
380
|
2800
|
250SG380-22
|
250
|
380
|
22
|
70
|
37
|
380
|
1450
|
250SG500-30
|
250
|
500
|
30
|
70
|
55
|
380
|
1450
|
300SG400-20
|
300
|
400
|
20
|
70
|
37
|
380
|
1450
|
300SG500-30
|
300
|
500
|
30
|
70
|
55
|
380
|
1450
|
350SG800-20
|
350
|
800
|
20
|
70
|
55
|
380
|
1450
|
400SG1000-18
|
400
|
1000
|
18
|
70
|
55
|
380
|
1450
|
500SG1200-15
|
500
|
1200
|
15
|
70
|
55
|
380
|
1450
|
500SG800-20
|
500
|
800
|
20
|
70
|
55
|
380
|
1450
|
裝配與拆卸
1.把所有待裝的零部件擦洗干凈。
2.在電機主軸上裝機械密封,在機械密封動、靜環配合的表面,加少量潔凈的透平油或20號機油。
3.裝葉輪,用葉輪螺母緊固。
4.裝"0"型圈,把泵體與電機端蓋用螺栓緊詞。注意使葉輪前蓋板與泵體間隙為2十0.5毫米,葉輪進口外圈與泵體保證一定的運轉間隙。
5.拆卸順序與此相反。
安裝與使用
1.用橡膠墊圈與螺栓把泵體兩端法蘭與管路法蘭連接好,即完成按裝。為了使用與維修方便,在泵的進、出口管路上均應按裝一只調節閥。
2.打開進口調節閥, 使水進入泵中,以保持密封腔內充滿液體(否則會研損密封),關閉出口閥。
3.接通電源,點動確定正確轉向。
4.轉向確定后,使泵啟動、運轉。
5.調節出口閥開度, 使泵在設計點附近運行,據泵的額定流量和揚程附近!矠榇,最好在出口法蘭附近裝一只壓力表)。注意:本泵嚴禁缺水運轉,以免損壞密封件。
故障排除
故障
|
原因
|
排除方法
|
1.水泵不出水
|
注入水泵的水不夠,旋轉方向不對,葉輪流道堵塞。
|
再往水泵內注水,輸通葉輪流道,調正旋轉方向。
|
2.水泵流量不足
|
水泵部分淤塞,轉數太低,總揚程高于泵額定值,葉輪損壞。
|
清洗水泵及管子,更換葉輪,增加水泵軸轉數,調節出口閥。
|
3.出口壓力不足
|
液體中有空氣,轉速太低,葉輪損壞,出口閥開度過大。
|
排除液體中空氣,增加泵轉速,更換葉輪,調小出口閥。
|
4.泵消耗功率過大(電機發熱)
|
機械缺陷如運轉間隙過小,電機軸彎,螺栓松動等,泵在太大的流量下工作即泵在遠低于額定揚程下工作。
|
檢?機械部分及時調整處理,調正出口閥使泵在額定流量和揚程附近工作。
|
5.水泵振動
|
管道系統支撐不好,葉輪部分堵塞造成不平衡,產生氣蝕,液體中有空氣。
|
檢?泵支撐部門,擰緊螺母,輸通葉輪使其平衡,排除交氣。
|
6.水泵漏水
|
機械密封損壞,0型圈損壞,泵體漏水。
|
更換機械密封及0型圈,焊接泵體漏水處。
|
7.水泵噌音過重
|
軸承過熱缺油,水泵負荷過重。
|
軸承處加油,按4排除。
|
SGR立式熱水管道泵訂貨請盡量提供:
1.型號2.口徑3.揚程(m)4.流量5.電機功率(KW)6.轉速(R/min)7.材質不否帶附件8.電壓(V)
