    ISW型臥式管道離心泵
    放大圖片
    產品名稱: ISW型臥式管道離心泵
    產品型號: ISW型
    產品特點: ISW管道泵是泉達制造生產的一款直連離心式管道泵,因此較IS離心泵而言無聯軸器,解決了聯軸器易松動等缺點。性能更加可靠,使用壽命更加長久。
    上一個產品:[ IRG熱水管道泵 ]
    下一個產品:[ ISGB立式防爆管道離心泵 ]
    產品描述

    ISW臥式管道離心泵廠家價格直銷,ISW臥式管道離心泵型號齊全,2024年ISW臥式管道離心泵全新報價
    臥式離心泵,臥式單級離心泵,臥式管道離心泵
    ISW臥式管道離心泵產品概述:

    ISW管道泵是泉達制造生產的一款直連離心式管道泵,因此較IS離心泵而言無聯軸器,解決了聯軸器易松動等缺點。性能更加可靠,使用壽命更加長久,并嚴格按照國際標準ISO2858和最新的國家管道離心泵標準JB/T53058-93進行設計制造的高效節能產品。ISW臥式管道離心泵采用國內先進水力模型優化設計而成。同時根據使用溫度、介質等不同在ISW型管道泵基礎上派生出熱水泵、高溫泵、化工泵、油泵等,是目前國家標準定型推廣產品。

    臥式離心泵由于效率高、結構簡單等諸多優點,臥式管道離心泵被廣泛地應用于工農業生產及生活中,以輸送清水、泥漿、酸、堿、鹽溶液以及液態有機物等物料。

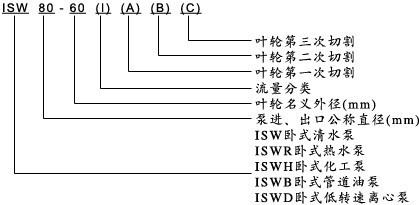

    ISW臥式管道離心泵型號意義:

    臥式管道離心泵

    ISW臥式管道離心泵工作條件:

    1、 吸入壓力≤1.0Mpa,或泵系統最高工作壓力≤1.6Mpa,即泵吸入口壓力+泵揚程≤    1.6Mpa、泵靜壓試驗壓力為2.5Mpa,訂貨時請注明系統工作壓力。泵系統工作壓力大于 1.6Mpa時應在訂貨時另行提出。以便在制造時泵的過流部件和聯接部分采用鑄鋼材料。
    2、 環境溫度<40℃,相對濕度<95%。
    3、 所輸送介質中固體顆粒體積含量不超過單位體積的0.1%,粒度<0.2mm.
    注:如使用介質為帶有細小顆粒,請在訂貨時說明,以便采用耐磨式機械密封。

    ISW臥式管道離心泵產品用途:

    1、ISW型臥式管道離心泵供輸送清水及物理化學性質類似于清水的其它液體之用,適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套,使用溫度t≤80℃。
    2、ISWR臥式熱水管道泵廣泛適用于:冶金、化工、紡織、造紙以及賓館飯店等鍋爐熱水增壓循環輸送及城市采暖系統,iswr型使用溫度t≤120℃。

    3、ISWH臥式不銹鋼管道離心泵,供輸送不含固體顆粒,具有腐蝕性、粘度類似于水的液體,適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門,使用溫度為-20℃~+120℃。
    4、ISWB防爆臥式管道離心泵供輸送汽油、煤油、柴油等油類產品或易燃、易爆液體,被輸送介質溫度為-20~ +120℃。

    ISW臥式管道離心泵產品特點:

      1、運行平穩:泵軸的絕對同心度葉輪優異的動靜平衡,保證平穩運行,絕無振動。
      2、滴水不漏:不同材質的硬質合金密封,保證了不同介質輸送均無泄漏。
      3、噪音低:兩個低噪音軸承下的水泵,運轉平穩,除電機微弱聲響,基本無噪聲。
      4、故障率低:結構簡單合理,關鍵部分采用國際一流品質配套,整機無故障工作時間大大提高。
      5、維修方便:更換密封、軸承、簡易方便。
      6、占地更。撼隹诳上蜃、向右、向上三個方向,便于管道布置安裝,節省空間。

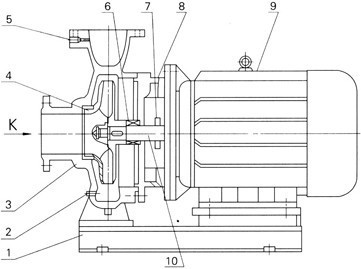

    ISW臥式管道離心泵結構圖:

    臥式管道離心泵

    1

    底座

    2

    放水孔

    3

    泵體

    4

    葉輪

    5

    取壓孔

    6

    機械密封

    7

    擋水圈

    8

    端蓋

    9

    電機

    10



        結構見圖:該機組由泵、電機和底座三部分組成。泵結構包括泵體、葉輪、泵蓋、機械密封等零部件組成。泵為單級單吸臥式離心式,泵體和泵蓋兩部份是從葉輪背面處剖分的,即為后開門結構形式。大多數泵的葉輪前、后均設有密封環,并在葉輪后蓋板上設有平衡孔,以平衡作用在轉子上的軸向力。泵進口為軸向水平吸入,出口為垂直向上布置。泵和電機同軸,電機軸伸端采用雙角接觸球軸承結構可部分平衡泵的殘余軸向力。泵與電機直聯,安裝時無需校正,具有共同底座,并用JG型隔振器進行隔振。

    ISWD低轉速臥式管道離心泵附件尺寸
       隔振器安裝尺寸                    SD型隔振墊0.5基本尺寸
    管道泵隔振器安裝尺寸SD型隔振墊0.5基本尺寸
    ISWD低轉速臥式管道離心泵安裝方式
    1.剛性安裝
    管道泵剛性安裝圖

              11KW以上時,隔振器與基礎可鉆膨脹螺栓相聯。說明:7.5KW以下水泵可配隔振墊直接安裝在基礎上。
    2.柔性安裝
    管道泵柔性安裝圖
    實物圖:

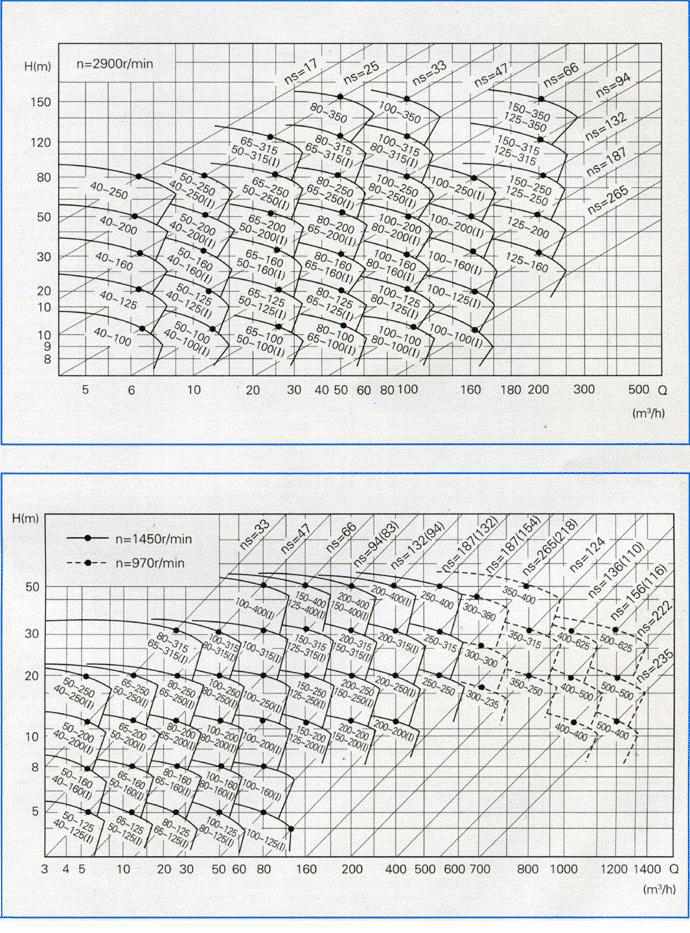

    ISW臥式管道離心泵性能參數:

    (以下參數只是部分參數更詳細參數可以向我們索。

     ISW、ISWR、ISWH、ISWB型臥式管道離心泵性能參數(高轉速2900r/min):
    型號
    流量
    (m3/h)
    揚程
    (m)
    電機功率
    (kw)
    轉速
    (r/min)
    效率
    (%)
    汽蝕余量
    (m)
    25-125
    4
    20
    0.75
    2900
    36
    2.3
    25-125A
    3.6
    16
    0.55
    2900
    35
    2.3
    25-160
    4
    32
    1.5
    2900
    32
    2.3
    25-160A
    3.7
    28
    1.1
    2900
    31
    2.3
    32-100
    4.5
    12.5
    0.55
    2900
    56
    2.3
    32-100(I)
    6.3
    12.5
    1.1
    2900
    54
    2.0
    32-125
    4.5
    20
    0.75
    2900
    45
    2.3
    32-125(I)
    6.3
    20
    1.1
    2900
    43
    2.3
    32-125A
    4.0
    16
    0.55
    2900
    43
    2.3
    32-160
    4.5
    32
    1.1
    2900
    44
    2.3
    32-160A
    4.5
    25
    1.1
    2900
    42
    2.3
    32-160(I)
    6.3
    32
    2.2
    2900
    42
    2.3
    32-200
    4.5
    50
    3
    2900
    45
    2.3
    32-200A
    4
    40
    2.2
    2900
    40
    2.3
    32-200(I)
    6.3
    50
    4
    2900
    33
    2.0
    40-100
    6.3
    12.5
    0.55
    2900
    54
    2.3
    40-100A
    5.6
    10
    0.37
    2900
    52
    2.3
    40-125
    6.3
    20
    1.1
    2900
    46
    2.3
    40-125A
    5.6
    16
    0.75
    2900
    45
    2.3
    40-160
    6.3
    32
    2.2
    2900
    40
    2.3
    40-160A
    5.9
    28
    1.5
    2900
    39
    2.3
    40-160B
    5.2
    24
    1.1
    2900
    38
    2.3
    40-200
    6.3
    50
    4
    2900
    33
    2.3
    40-200A
    5.9
    44
    3
    2900
    31
    2.3
    40-200B
    5.5
    38
    2.2
    2900
    29
    2.3
    40-250
    6.3
    80
    7.5
    2900
    28
    2.3
    40-250A
    5.9
    70
    5.5
    2900
    28
    2.3
    40-250B
    5.5
    60
    4
    2900
    27
    2.3
    40-100(I)
    12.5
    12.5
    1.1
    2900
    62
    2.3
    40-125(I)
    12.5
    20
    1.5
    2900
    60
    2.3
    40-125(I)A
    11.2
    17.2
    1.1
    2900
    58
    2.3
    40-160(I)
    12.5
    32
    3
    2900
    52
    2.3
    40-160(I)A
    11.7
    28
    2.2
    2900
    51
    2.3
    40-160(I)B
    10.5
    22.5
    1.5
    2900
    50
    2.3
    40-200(I)
    12.5
    50
    5.5
    2900
    46
    2.3
    40-200(I)A
    11.7
    40
    4
    2900
    45
    2.3
    40-200(I)B
    10.5
    35
    3
    2900
    44
    2.3
    40-250(I)
    12.5
    80
    11
    2900
    38
    2.3
    40-250(I)A
    11.7
    70
    7.5
    2900
    38
    2.3
    40-250(I)B
    10.8
    60
    7.5
    2900
    37
    2.3
    50-100
    12.5
    12.5
    1.1
    2900
    62
    2.3
    50-125
    12.5
    20
    1.5
    2900
    58
    2.3
    50-125A
    11.2
    17.2
    1.1
    2900
    57
    2.3
    50-160
    12.5
    32
    3
    2900
    52
    2.3
    50-160A
    11.7
    28
    2.2
    2900
    51
    2.3
    50-160B
    10.5
    22.5
    1.5
    2900
    50
    2.3
    50-200
    12.5
    50
    5.5
    2900
    46
    2.3
    50-200A
    11.7
    44.5
    4
    2900
    45
    2.3
    50-200B
    10.5
    35
    3
    2900
    44
    2.3
    50-250
    12.5
    80
    11
    2900
    38
    2.3
    50-250A
    11.7
    70
    7.5
    2900
    38
    2.3
    50-250B
    10.8
    60
    7.5
    2900
    37
    2.3
    50-100(I)
    25
    12.5
    1.5
    2900
    69
    2.5
    50-100(I)A
    22.4
    10
    1.1
    2900
    67
    2.5
    50-125(I)
    25
    20
    3
    2900
    68
    2.5
    50-125(I)A
    22.4
    16
    2.2
    2900
    66
    2.5
    50-160(I)
    25
    32
    4
    2900
    63
    2.5
    50-160(I)A
    23.4
    28
    4
    2900
    62
    2.5
    50-160(I)B
    21.6
    24
    3
    2900
    58
    2.5
    50-200(I)
    25
    50
    7.5
    2900
    58
    2.5
    50-200(I)A
    23.4
    44
    7.5
    2900
    57
    2.5
    50-200(I)B
    21.6
    37
    5.5
    2900
    55
    2.5
    50-250(I)
    25
    80
    15
    2900
    50
    2.5
    50-250(I)A
    23.4
    70
    11
    2900
    50
    2.5
    50-250(I)B
    21.6
    60
    11
    2900
    49
    2.5
    50-315(I)
    25
    125
    30
    2900
    40
    2.5
    50-315(I)A
    23.4
    110
    22
    2900
    40
    2.5
    50-315(I)B
    21.6
    93
    18.5
    2900
    39
    2.5
    65-100
    25
    12.5
    1.5
    2900
    69
    2.5
    65-100A
    22.4
    10
    1.1
    2900
    67
    2.5
    65-125
    25
    20
    3
    2900
    68
    2.5
    65-125A
    22.4
    16
    2.2
    2900
    66
    2.5
    65-160
    25
    32
    4
    2900
    63
    2.5
    65-160A
    23.4
    28
    4
    2900
    62
    2.5
    65-160B
    21.6
    24
    3
    2900
    58
    2.5
    65-200
    25
    50
    7.5
    2900
    58
    2.5
    65-200A
    23.4
    44
    7.5
    2900
    57
    2.5
    65-200B
    21.6
    37
    5.5
    2900
    55
    2.5
    65-250
    25
    80
    15
    2900
    50
    2.5
    65-250A
    23.4
    70
    11
    2900
    50
    2.5
    65-250B
    21.6
    60
    11
    2900
    49
    2.5
    65-315
    25
    125
    30
    2900
    40
    2.5
    65-315A
    23.4
    110
    22
    2900
    40
    2.5
    65-315B
    21.6
    93
    18.5
    2900
    39
    2.5
    65-100(I)
    50
    12.5
    3
    2900
    73
    3.0
    65-100(I)A
    44.8
    10
    2.2
    2900
    72
    3.0
    65-125(I)
    50
    20
    5.5
    2900
    72.5
    3.0
    65-125(I)A
    44.8
    16
    4
    2900
    71
    3.0
    65-160(I)
    50
    32
    7.5
    2900
    71
    3.0
    65-160(I)A
    46.8
    28
    7.5
    2900
    70
    3.0
    65-160(I)B
    43.2
    24
    5.5
    2900
    69
    3.0
    65-200(I)
    50
    50
    15
    2900
    67
    3.0
    65-200(I)A
    46.8
    44
    11
    2900
    66
    3.0
    65-200(I)B
    43
    37
    7.5
    2900
    65
    3.0
    65-250(I)
    50
    80
    22
    2900
    59
    3.0
    65-250(I)A
    46.8
    70
    18.5
    2900
    59
    3.0
    65-250(I)B
    43
    60
    15
    2900
    58
    3.0
    65-315(I)
    50
    125
    37
    2900
    54
    3.0
    65-315(I)A
    45.8
    105
    30
    2900
    54
    3.0
    65-315(I)B
    43
    93
    30
    2900
    53
    3.0
    80-100
    50
    12.5
    3
    2900
    73
    3.0
    80-100A
    44.8
    10
    2.2
    2900
    72
    3.0
    80-125
    50
    20
    5.5
    2900
    72.5
    3.0
    80-125A
    44.8
    16
    4
    2900
    71
    3.0
    80-160
    50
    32
    7.5
    2900
    71
    3.0
    80-160A
    46.8
    28
    7.5
    2900
    70
    3.0
    80-160B
    43.2
    24
    5.5
    2900
    69
    3.0
    80-200
    50
    50
    15
    2900
    67
    3.0
    80-200A
    46.8
    44
    11
    2900
    66
    3.0
    80-200B
    43
    37
    7.5
    2900
    65
    3.0
    80-250
    50
    80
    22
    2900
    59
    3.0
    80-250A
    46.8
    70
    18.5
    2900
    59
    3.0
    80-250B
    43
    60
    15
    2900
    58
    3.0
    80-315
    50
    125
    37
    2900
    54
    3.0
    80-315A
    45.8
    105
    30
    2900
    54
    3.0
    80-315B
    43
    93
    30
    2900
    53
    3.0
    80-315C
    41
    85
    22
    2900
    51
    3.0
    80-350
    50
    150
    55
    2900
    66
    3.0
    80-350A
    44
    142
    45
    2900
    65
    3.0
    80-350B
    40
    135
    37
    2900
    63
    3.0
    80-100(I)
    100
    12.5
    5.5
    2900
    76
    4.5
    80-100(I)A
    89
    10
    4
    2900
    74
    4.5
    80-125(I)
    100
    20
    11
    2900
    76
    4.5
    80-125(I)A
    89
    16
    7.5
    2900
    74
    4.5
    80-160(I)
    100
    32
    15
    2900
    76
    4.5
    80-160(I)A
    93.5
    28
    11
    2900
    74
    4.5
    80-160(I)B
    86.4
    24
    11
    2900
    72
    4.5
    80-200(I)
    100
    50
    22
    2900
    74
    4.0
    80-200(I)A
    93.5
    44
    18.5
    2900
    73
    4.0
    80-200(I)B
    86.4
    37
    15
    2900
    71
    4.0
    80-250(I)
    100
    80
    37
    2900
    69
    4.0
    80-250(I)A
    93.5
    70
    30
    2900
    68
    4.0
    80-250(I)B
    86.4
    60
    30
    2900
    66
    4.0
    80-315(I)
    100
    125
    75
    2900
    66
    4.0
    80-315(I)A
    93.5
    110
    55
    2900
    66
    4.0
    80-315(I)B
    86.4
    93
    45
    2900
    65
    4.0
    80-315(I)C
    82
    85
    37
    2900
    63
    4.0
    100-100
    100
    12.5
    5.5
    2900
    76
    4.5
    100-100A
    89
    10
    4
    2900
    74
    4.5
    100-125
    100
    20
    11
    2900
    76
    4.5
    100-125A
    89
    16
    7.5
    2900
    74
    4.5
    100-160
    100
    32
    15
    2900
    76
    4.5
    100-160A
    93.5
    28
    11
    2900
    74
    4.5
    100-160B
    86.4
    24
    11
    2900
    72
    4.5
    100-200
    100
    50
    22
    2900
    74
    4.0
    100-200A
    93.5
    44
    18.5
    2900
    73
    4.0
    100-200B
    86.4
    37
    15
    2900
    71
    4.0
    100-250
    100
    80
    37
    2900
    69
    4.0
    100-250A
    93.5
    70
    30
    2900
    68
    4.0
    100-250B
    86.4
    60
    30
    2900
    66
    4.0
    100-315
    100
    125
    75
    2900
    66
    4.0
    100-315A
    93.5
    110
    55
    2900
    66
    4.0
    100-315B
    86.4
    93
    45
    2900
    65
    4.0
    100-100(I)
    160
    12.5
    11
    2900
    73
    4.5
    100-125(I)
    160
    20
    15
    2900
    74
    4.5
    100-125(I)A
    143
    16
    11
    2900
    72
    4.5
    100-160(I)
    160
    32
    22
    2900
    79
    5.6
    100-160(I)A
    150
    28
    18.5
    2900
    76
    5.0
    100-200(I)
    160
    50
    37
    2900
    79
    5.2
    100-200(I)A
    150
    45
    30
    2900
    74
    4.5
    100-200(I)B
    138
    40
    22
    2900
    72
    4.5
    100-250(I)
    160
    80
    55
    2900
    77
    4.8
    100-250(I)A
    140
    70
    45
    2900
    72
    4.5
    100-250(I)B
    100
    65
    37
    2900
    70
    4.5
    100-350
    100
    150
    90
    2900
    57
    4.0
    100-350A
    87
    142
    75
    2900
    75
    4.0
    100-350B
    82
    135
    55
    2900
    75
    4.0
    125-100
    160
    12.5
    11
    2900
    82
    4.0
    125-100A
    143
    10
    7.5
    2900
    77
    4.0
    125-125
    160
    20
    15
    2900
    80
    4.0
    125-125A
    143
    16
    11
    2900
    77
    4.0
    125-160
    200
    32
    30
    2900
    78
    4.0
    125-160A
    187
    28
    22
    2900
    76
    4.0
    125-160B
    180
    24.5
    18.5
    2900
    73
    4.0
    125-200
    200
    50
    45
    2900
    77
    5.5
    125-200A
    187
    44
    37
    2900
    76
    5.5
    125-200B
    172
    37
    30
    2900
    75
    5.5
    125-250
    200
    80
    75
    2900
    75
    5.0
    125-250A
    187
    70
    55
    2900
    74
    5.5
    125-250B
    172
    60
    45
    2900
    73
    5.5
    125-315
    200
    125
    110
    2900
    70
    5.0
    125-315A
    187
    110
    90
    2900
    70
    5.0
    125-315B
    172
    93
    75
    2900
    69
    5.0
    125-315C
    160
    78
    55
    2900
    67
    5.0
    150-125
    160
    20
    11
    2900
    76
    4.0
    150-125A
    150
    16
    7.5
    2900
    77
    4.0
    150-160
    160
    32
    22
    2900
    75
    4.0
    150-160A
    150
    28
    18.5
    2900
    76
    4.0
    150-160B
    140
    24
    15
    2900
    73
    4.0
    150-200
    160
    50
    37
    2900
    77
    5.5
    150-200A
    150
    44
    30
    2900
    76
    5.5
    150-200B
    140
    38
    22
    2900
    75
    5.5
    150-250
    200
    80
    75
    2900
    75
    5.0
    150-250A
    187
    70
    55
    2900
    74
    5.5
    150-250B
    172
    60
    45
    2900
    73
    5.5
    150-315
    200
    125
    110
    2900
    70
    5.0
    150-315A
    187
    110
    90
    2900
    70
    5.0
    150-315B
    172
    93
    75
    2900
    69
    5.0



     ISW、ISWR、ISWH、ISWB型臥式管道離心泵性能參數
    (低轉速1450、970r/min):
    型號
    流量
    (m3/h)
    揚程
    (m)
    電機功率
    (kw)
    轉速
    (r/min)
    40-125(I)
    6.3
    5
    0.55
    1450
    40-160(I)
    6.3
    8
    0.55
    1450
    40-160(I)A
    5.5
    6
    0.55
    1450
    40-200(I)
    6.3
    12.5
    0.75
    1450
    40-200(I)A
    5.8
    11
    0.55
    1450
    40-250(I)
    6.3
    20
    1.5
    1450
    40-250(I)A
    5.8
    17
    1.1
    1450
    50-125
    6.3
    5
    0.55
    1450
    50-160
    6.3
    8
    0.55
    1450
    50-160A
    5.5
    6
    0.55
    1450
    50-200
    6.3
    12.5
    0.75
    1450
    50-200A
    5.8
    11
    0.55
    1450
    50-250
    6.3
    20
    1.5
    1450
    50-250A
    5.8
    17
    1.1
    1450
    50-125(I)
    12.5
    5
    0.55
    1450
    50-160(I)
    12.5
    8
    0.75
    1450
    50-160(I)A
    11
    6
    0.55
    1450
    50-200(I)
    12.5
    12.5
    1.1
    1450
    50-200(I)A
    11.2
    10
    0.75
    1450
    50-250(I)
    12.5
    20
    2.2
    1450
    50-250(I)A
    11.7
    17.5
    1.5
    1450
    50-250(I)B
    10
    13
    1.1
    1450
    50-315(I)
    12.5
    32
    4
    1450
    50-315(I)A
    11.7
    28
    3
    1450
    50-315(I)B
    10
    21
    3
    1450
    65-125
    12.5
    5
    0.55
    1450
    65-160
    12.5
    8
    0.75
    1450
    65-160A
    11
    6
    0.55
    1450
    65-200
    12.5
    12.5
    1.1
    1450
    65-200A
    11.2
    10
    0.75
    1450
    65-250
    12.5
    20
    2.2
    1450
    65-250A
    11.7
    17.5
    1.5
    1450
    65-250B
    10
    13
    1.1
    1450
    65-315
    12.5
    32
    4
    1450
    65-315A
    11.7
    28
    3
    1450
    65-315B
    10
    21
    3
    1450
    65-125(I)
    25
    5
    0.75
    1450
    65-160(I)
    25
    8
    1.5
    1450
    65-160(I)A
    22
    6
    1.1
    1450
    65-200(I)
    25
    12.5
    2.2
    1450
    65-200(I)A
    23.3
    11
    1.5
    1450
    65-250(I)
    25
    20
    3
    1450
    65-250(I)A
    22.2
    15.8
    2.2
    1450
    65-250(I)B
    20
    12.8
    1.54
    1450
    65-315(I)
    25
    32
    5.5
    1450
    65-315(I)A
    22.5
    26
    4
    1450
    65-315(I)B
    20
    21
    3
    1450
    80-125
    25
    5
    0.75
    1450
    80-160
    25
    8
    1.5
    1450
    80-160A
    22
    6
    1.1
    1450
    80-200
    25
    12.5
    2.2
    1450
    80-200A
    23.3
    11
    1.5
    1450
    80-250
    25
    20
    3
    1450
    80-250A
    22.2
    15.8
    2.2
    1450
    80-250B
    20
    12.8
    1.5
    1450
    80-315
    25
    32
    5.5
    1450
    80-315A
    22.5
    26
    4
    1450
    80-315B
    20
    21
    3
    1450
    80-125(I)
    50
    5
    1.5
    1450
    80-160(I)
    50
    8
    2.2
    1450
    80-160(I)A
    44.7
    6
    1.5
    1450
    80-160(I)B
    43.2
    5.8
    1.5
    1450
    80-200(I)
    50
    12.5
    4
    1450
    80-200(I)A
    44.7
    10
    3
    1450
    80-250(I)
    50
    20
    5.5
    1450
    80-250(I)A
    46
    17
    4
    1450
    80-250(I)B
    40.5
    13
    3
    1450
    80-315(I)
    50
    32
    11
    1450
    80-315(I)A
    46
    27.9
    7.5
    1450
    80-315(I)B
    40.5
    21
    5.5
    1450
    100-125
    50
    5
    1.5
    1450
    100-160
    50
    8
    2.2
    1450
    100-160A
    46
    6
    1.5
    1450
    100-200
    50
    12.5
    4
    1450
    100-200A
    44.7
    10
    3
    1450
    100-250
    50
    20
    5.5
    1450
    100-250A
    46
    17
    4
    1450
    100-250B
    40.5
    13
    3
    1450
    100-315
    50
    32
    11
    1450
    100-315A
    46
    27.9
    7.5
    1450
    100-315B
    40.5
    21
    5.5
    1450
    100-125(I)
    80
    5
    2.2
    1450
    100-160(I)
    80
    8
    3
    1450
    100-160(I)A
    72
    6.5
    2.2
    1450
    100-200(I)
    80
    12.5
    5.5
    1450
    100-200(I)A
    72
    10
    4
    1450
    100-250(I)
    80
    20
    11
    1450
    100-250(I)A
    75
    17.5
    7.5
    1450
    100-250(I)B
    69
    15
    5.5
    1450
    100-315(I)
    80
    32
    15
    1450
    100-315(I)A
    75
    27.5
    11
    1450
    100-315(I)B
    70
    24
    11
    1450
    100-400(I)
    80
    50
    22
    1450
    100-400(I)A
    75
    44
    18.5
    1450
    100-400(I)B
    70
    38
    15
    1450
    125-125
    100
    5
    2.2
    1450
    125-160
    100
    8
    4
    1450
    125-160A
    87
    6
    4
    1450
    125-200
    100
    12.5
    7.5
    1450
    125-200A
    89
    10
    5.5
    1450
    125-250
    100
    220
    11
    1450
    125-250A
    93.5
    17.5
    7.5
    1450
    125-250B
    87
    15
    7.5
    1450
    125-315
    100
    32
    15
    1450
    125-315A
    91
    27
    11
    1450
    125-315B
    87
    24
    11
    1450
    125-400
    100
    50
    30
    1450
    125-400A
    94
    44
    22
    1450
    125-400B
    87
    37.5
    18.5
    1450
    125-200(I)
    160
    12.5
    11
    1450
    125-200(I)A
    143
    10
    7.5
    1450
    125-250(I)
    160
    20
    15
    1450
    125-250(I)A
    147
    17
    11
    1450
    125-250(I)B
    134
    14
    7.5
    1450
    125-315(I)
    160
    32
    22
    1450
    125-315(I)A
    150
    28
    18.5
    1450
    125-315(I)B
    138
    24
    15
    1450
    125-400(I)
    160
    50
    37
    1450
    125-400(I)A
    150
    44
    30
    1450
    125-400(I)B
    138
    38
    30
    1450
    150-200
    160
    12.5
    11
    1450
    150-200A
    143
    10
    7.5
    1450
    150-250
    160
    20
    15
    1450
    150-250A
    147
    17
    11
    1450
    150-250B
    134
    14
    7.5
    1450
    150-315
    160
    32
    22
    1450
    150-315A
    150
    28
    18.5
    1450
    150-315B
    138
    24
    15
    1450
    150-400
    160
    50
    37
    1450
    150-400A
    150
    44
    30
    1450
    150-400B
    138
    38
    30
    1450
    150-200(I)
    200
    12.5
    15
    1450
    150-200(I)A
    179
    10
    11
    1450
    150-250(I)
    200
    20
    18.5
    1450
    150-250(I)A
    187
    17.5
    15
    1450
    150-250(I)B
    173
    14
    11
    1450
    150-315(I)
    200
    32
    30
    1450
    150-315(I)A
    187
    28
    22
    1450
    150-315(I)B
    173
    24
    18.5
    1450
    150-400(I)
    200
    50
    45
    1450
    150-400(I)A
    187
    44
    37
    1450
    150-400(I)B
    173
    37.5
    30
    1450
    200-200
    200
    12.5
    15
    1450
    200-200A
    179
    10
    11
    1450
    200-250
    200
    20
    18.5
    1450
    200-250A
    187
    17.5
    15
    1450
    200-250B
    173
    14
    11
    1450
    200-315
    200
    32
    30
    1450
    200-315A
    187
    28
    22
    1450
    200-315B
    173
    24
    18.5
    1450
    200-400
    200
    50
    45
    1450
    200-400A
    187
    44
    37
    1450
    200-400B
    173
    37.5
    30
    1450
    200-200(I)
    400
    12.5
    22
    1450
    200-200(I)A
    358
    10
    18.5
    1450
    200-250(I)
    400
    20
    30
    1450
    200-250(I)A
    358
    16
    22
    1450
    200-250(I)B
    322
    13
    18.5
    1450
    200-315(I)
    400
    32
    55
    1450
    200-315(I)A
    374
    28
    45
    1450
    200-315(I)B
    346
    24
    37
    1450
    200-400(I)
    400
    50
    90
    1450
    200-400(I)A
    374
    44
    75
    1450
    200-400(I)B
    347
    38
    55
    1450
    200-400(I)C
    320
    32
    45
    1450
    250-250
    550
    20
    45
    1450
    250-250A
    490
    16
    37
    1450
    250-315
    550
    32
    75
    1450
    250-315A
    515
    28
    55
    1450
    250-315B
    476
    24
    45
    1450
    250-400
    550
    50
    110
    1450
    250-400A
    515
    44
    90
    1450
    250-400B
    476
    37.5
    75
    1450
    300-400
    720
    50
    132
    1450
    300-400A
    662
    44
    110
    1450
    300-400B
    609
    38
    90
    1450
    300-400C
    561
    33
    75
    1450
    300-460
    720
    65
    200
    1450
    300-460A
    662
    55
    160
    1450
    300-460B
    609
    45
    110
    1450
    300-460C
    561
    38
    90
    1450
    300-510
    720
    80
    250
    1450
    300-510A
    662
    70.5
    200
    1450
    300-510B
    609
    62
    160
    1450
    300-510C
    561
    54.5
    132
    1450
    300-235
    720
    18
    55
    970
    300-235A
    657
    15
    45
    970
    300-300
    720
    28
    75
    970
    300-300A
    666
    24
    75
    970
    300-300B
    623
    21
    55
    970
    300-380
    720
    44
    132
    970
    300-380A
    666
    38
    110
    970
    300-380B
    623
    33
    90
    970
    350-250
    800
    20
    75
    970
    350-250A
    715
    16
    55
    970
    350-315
    800
    32
    90
    970
    350-315A
    748
    28
    75
    970
    350-315B
    692
    24
    75
    970
    350-400
    800
    50
    160
    970
    350-400A
    750
    44
    132
    970
    350-400B
    697
    38
    110
    970
    400-400
    1080
    12.5
    55
    970
    400-400A
    966
    10
    45
    970
    400-500
    1080
    20
    90
    970
    400-500A
    966
    17
    75
    970
    400-500B
    935
    15
    55
    970
    400-625
    1080
    32
    132
    970
    400-625A
    996
    27
    110
    970
    400-625B
    935
    24
    90
    970
    500-400
    1200
    12.5
    75
    970
    500-400A
    1073
    10
    55
    970
    500-500
    1200
    20
    110
    970
    500-500A
    1106
    17
    90
    970
    500-500B
    1040

                                          15

    75
    970
    500-625
    1200
    32
    160
    970
    500-625A
    1106
    27
    132
    970
    500-625B
    1040
    24
    110
    970


    注:以上參數只是部分性能參數如沒有選到合適的型號參數可以向我們索取

    ISW臥式管道離心泵安裝尺寸

    臥式管道離心泵廠家 臥式管道離心泵價格臥式管道離心泵規格

    ISW型臥式管道離心泵(曲線圖譜)

    臥式管道離心泵廠家 臥式管道離心泵價格臥式管道離心泵規格

    ISW型臥式管道離心泵維修與保養:

    故障現象 故障原因 排除方法
    1、水泵不出水 a、進出口閥門未打開,進出管路堵塞,流道葉輪堵塞。
    b、電機運行方向不對,電機缺相轉速很慢。
    c、吸入管漏氣。
    d、泵沒灌滿液體,泵腔內有空氣。
    e、進口供水不足,吸程過高,底閥漏水。
    f、管路阻力過大,泵選型不當。
    a、檢查,去除堵塞物。
    b、調整電機方向,緊固電機接線。
    c、擰緊各密封面,排除漏氣。
    d、灌滿液體并打開排氣閥,排盡空氣。
    e、停機,檢查、調整(并網自來水管或帶吸程使用易出現此現象)。
    f、減少管路彎道,重新選泵。
    2、水泵流量不足 a、先按1.原因檢查。
    b、管道、泵流道葉輪部分堵塞,水垢陳積,閥門開度不足。
    c、電壓偏低。
    d、葉輪磨損。
    a、先按1.排除。
    b、去除堵塞物,重新調整閥門開度。
    c、穩壓。
    d、更換葉輪。
    3、功率過大 a、超過額定流量使用。
    b、吸程過高。
    c、泵軸承磨損。
    a、調節流量,關小出口閥門。
    b、降低。
    c、更換軸承。
    4、雜音振動 a、管路支撐不穩。
    b、液體混有氣體。
    c、產生汽蝕。
    d、軸承損壞。
    e、電機超載發熱運行。
    a、穩固管路。
    b、提高吸入壓力排氣。
    c、降低真空度。
    d、更換軸承。
    e、調整按5。
    5、電機發熱 a、流量過大,超載運行。
    b、碰擦。
    c、電機軸承損壞。
    d、電壓不足。
    a、關小出口閥。
    b、檢查排除。
    c、更換軸承。
    d、穩壓。
    6、水泵漏水 a、機械密封磨損。
    b、泵體有砂孔或破裂。
    c、密封面不平整。
    d、安裝螺栓松懈。
    a、更換。
    b、焊補或更換。
    c、修整。
    d、緊固。



    ISW型臥式管道離心泵啟動、運轉與停車:

    (一)起動、運轉:
    1、用手撥轉電機風葉,葉輪應無卡磨現象,轉動靈活。
    2、用手盤動泵以使潤滑液進入機械密封端面。
    3、灌水排氣,打開進口閥,使液體充分進入泵腔內,直至整個管路充滿液體,并保證進口管路的密封性。
    4、關閉出口閥,以減少起動電流。
    5、接通電源,點起動確定正確運行方向,從電機風葉端看為順時針旋轉。
    6、逐步調節出口閥的開度,盡量使泵在額定狀態工作。
    7、泵在運轉過程中,如發現噪音或不尋常的聲音時,應立即停車檢查。
    8、正常機械密封泄漏應小于3滴/分,檢查電機,軸承處溫升<70℃,超過此值應檢查原因。
    (二)停車:
    1、 關閉吐出管路閥門。
    2、 切斷電源,停止電機運行。
    3、 關閉進口閥。
    4、 泵長期停用,應放盡泵內液體。



    臥式管道離心泵廠家 臥式管道離心泵價格臥式管道離心泵規格

    ISW型臥式離心泵特別說明

    7.5KW以下的臥式離心泵可配隔震墊直接安裝在基礎上。
    7.5KW以上的臥式離心泵,可與澆鑄基礎直接安裝,亦可采用我單位IS聯接板配合隔震器安裝、隔震器的安裝方法同立式離心泵配套的隔震器的尺寸,與ISG系列中相同規格水泵的隔震器尺寸相同。

    相關產品:

    SGB立式防爆管道泵  IHGB立式不銹鋼防爆管道離心泵 SG管道增壓泵 SGR立式熱水管道泵 ISWR臥式熱水管道泵

    GW管道排污泵       ISWH臥式不銹鋼管道離心泵      CDLF不銹鋼立式多級管道泵 SGR熱水管道泵

    SGP立式不銹鋼管道泵 YG防爆管道離心泵 ISWB防爆管道離心泵 GDL立式多級管道泵 IHG不銹鋼管道泵  ISG管道離心泵



    產品搜索:
    管道泵系列丨管道泵選型
    離心泵系列丨離心泵選型
    自吸泵系列丨自吸泵選型
    排污泵系列丨排污泵選型
    隔膜泵系列丨隔膜泵選型
    螺桿泵系列丨螺桿泵選型
    閥門型號丨閥門選型
    水泵配件

    永嘉縣泉達泵閥制造有限公司位于“中國泵閥之鄉”浙江省溫州市永嘉縣甌北鎮。我公司擁有專業的生產經驗,專業生產及銷售的有各類管道泵,離心泵,自吸泵,隔膜泵等泵閥產品。

    公司:永嘉泉達泵閥制造有限公司
    聯系人:許高強
    手機:18968989982
    電話:0577-66999097 0577-66999098
    傳真:0577-66999098
    地址:浙江省溫州市永嘉縣甌北鎮碼道工業區
    郵編:325102
    網址:http://www.www1797.cn
    郵箱:quandabf@163.com
    熱門產品: ISG管道離心泵 | ZWP不銹鋼自吸泵 | ISWR型臥式熱水管道離心泵 | ISWD型臥式管道離心泵 | GDL立式多級管道泵 | IRG熱水管道泵 | 小型不銹鋼自吸泵SFBX型 | 臥式離心泵泉達生產,廠家直銷 | 2024年SGPB防爆不銹鋼管道泵廠家報價 | DG型高壓臥式離心泵 | 熱水管道泵SGR型 | QBY3鋁合金氣動隔膜泵 | QBY鑄鐵氣動隔膜泵 | QBY工程塑料氣動隔膜泵 | QBY不銹鋼氣動隔膜泵 | FS型玻璃鋼管道離心泵 | ISWH臥式不銹鋼管道離心泵 | IS臥式離心泵 | SH型單級雙吸臥式離心泵 | CHL輕型不銹鋼多級離心泵 | YW液下排污泵 | ZW無堵塞自吸排污泵 | ISWR臥式熱水離心泵 |
    永嘉縣泉達泵閥制造有限公司 版權所有 地址:浙江省溫州市永嘉縣甌北鎮碼道工業區 郵編:325102
    電話:0577-66999097 0577-66999098 傳真:0577-66999098 手機:18968989982 聯系人:許高強
    網址:http://www.www1797.cnICP備案號:浙ICP備13025691號-1 GoogleSitemap
    電話:
    0577-66999097
    0577-66999098
    傳真:
    0577-66999098
    郵箱:
    quandabf@163.com
    郵編:
    325102
    點擊這里給我發消息

    12萝自慰喷水亚洲网站|国产极品24P|欧美AⅤ怡红院免费手机版|久久丁香婷婷伊人中文字幕
  • <legend id="rh160"><li id="rh160"></li></legend>
  • <acronym id="rh160"><address id="rh160"></address></acronym>
